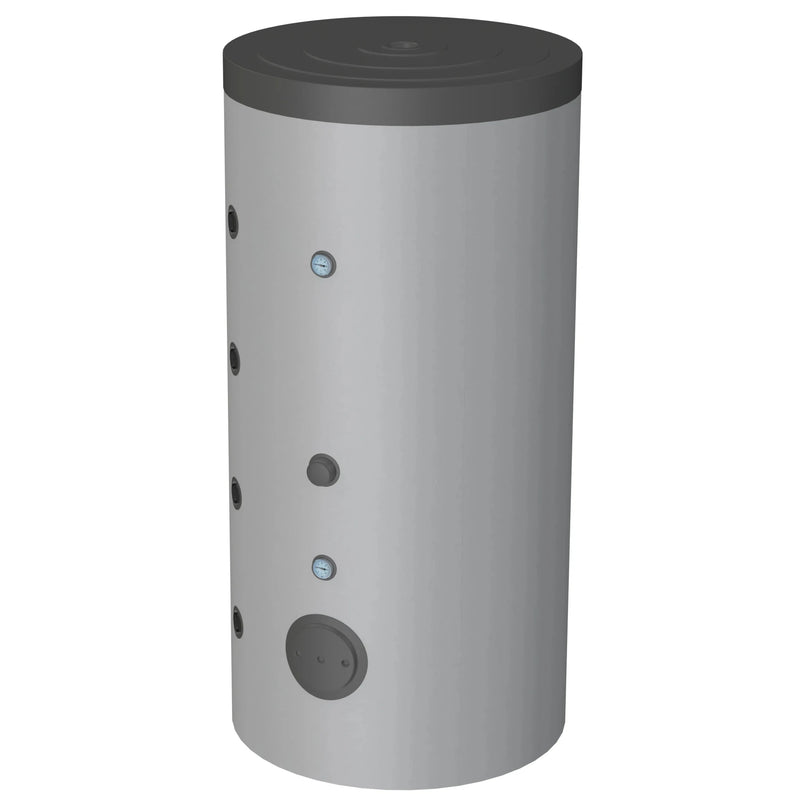

Depósito acumulador de agua de calefacción con calentamiento de agua caliente sanitaria WGJ-BN INOX
Construcción y uso previsto
El WGJ-BN INOX combina un acumulador de inercia para calentar agua con un calentador de agua integrado. En su interior, un tubo corrugado de acero inoxidable actúa como intercambiador de calor, proporcionando una amplia superficie de contacto para un intercambio de calor rápido y eficiente, permitiendo la preparación instantánea de agua caliente. La presión máxima de funcionamiento del acumulador es de 0,3 MPa.
La carcasa está hecha de chapa de acero negra, el aislamiento térmico lo proporciona 100 mm de espuma de poliestireno expandido extraíble; Una cubierta laminada protege el aislamiento. Si es necesario, se pueden utilizar resistencias eléctricas ELEKTROMET EJK de 1500 a 9000 para calentar el agua de la caldera.
Características y beneficios
La combinación de un depósito de inercia y un tubo corrugado de acero inoxidable permite la preparación continua de agua caliente sanitaria, ahorrando espacio, sin necesidad de un depósito de almacenamiento adicional. La gran superficie del tubo corrugado garantiza altas tasas de transferencia de calor y tiempos de calentamiento cortos.
La unidad de almacenamiento es adecuada para su integración en sistemas de calefacción central como calderas o bombas de calor y ofrece flexibilidad adicional en el suministro de calor a través de elementos calefactores eléctricos opcionales.
Medidas de seguridad y requisitos de instalación
El acumulador solo debe utilizarse en sistemas de calefacción cerrados con una válvula de seguridad en funcionamiento. Se debe instalar una válvula de seguridad con una presión máxima de apertura de 0,3 MPa en la línea de retorno de agua de calefacción; esta válvula debe colocarse según las marcas de la carcasa. No se pueden instalar válvulas de cierre entre la válvula de seguridad y el acumulador.
Se debe instalar una válvula de seguridad con una presión nominal de apertura de 0,67 MPa (6,7 bar) en la entrada de agua fría de la tubería de acero inoxidable. Durante el funcionamiento normal, puede producirse una fuga temporal de agua de la válvula de seguridad, lo que indica que funciona correctamente. La salida nunca debe bloquearse ni obstruirse.
Filtros recomendados y medidas de protección
Para prolongar la vida útil del tanque de almacenamiento y la funcionalidad de la válvula de seguridad, el fabricante recomienda el uso de sistemas de filtrado mecánico (p. ej., filtros bobinados) en la entrada de agua fría, justo antes de la válvula de seguridad. Estos filtros eliminan contaminantes sólidos como arena, partículas de corrosión o lodos.
Mantenimiento y operación
El funcionamiento de la válvula de seguridad debe comprobarse al menos una vez al mes y siempre antes de cada reinicio tras una parada. Está prohibido y es peligroso operar el tanque de almacenamiento sin válvulas de seguridad o con válvulas de seguridad defectuosas.
Las reparaciones de tanques de almacenamiento e instalaciones de agua solo pueden ser realizadas por profesionales cualificados con la certificación correspondiente. La instalación y el funcionamiento de los filtros y componentes de seguridad deben realizarse de acuerdo con las instrucciones del fabricante correspondiente.
Instalación de un cartucho calefactor
Durante el período de garantía, solo se pueden utilizar calentadores de cartucho eléctricos con elementos calefactores aislados para evitar la anulación de la garantía. Los calentadores de cartucho tipo EJK de ELEKTROMET cumplen este requisito y son aptos para esta aplicación.
El elemento calefactor debe instalarse según las instrucciones de instalación y funcionamiento correspondientes. Las reparaciones en los componentes eléctricos deben ser realizadas por personal cualificado.

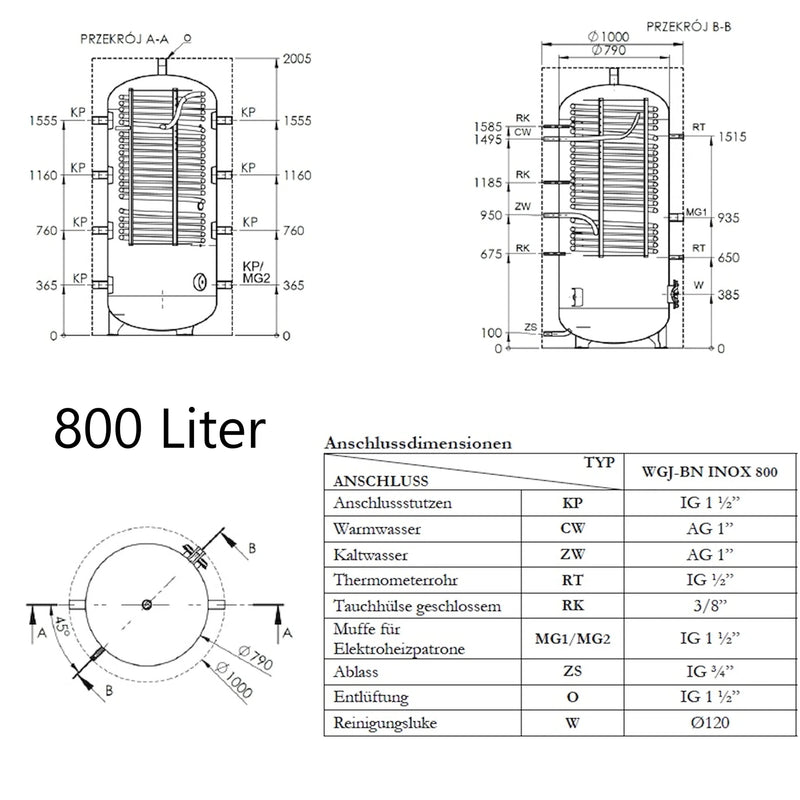

Datos técnicos
Volumen de suministro
- Tanque de almacenamiento de higiene 800 o 1.000 litros
- Aislamiento de 100 mm A (2 medias carcasas desmontables)
- Asamblea & Manual de usuario
