Karštas vanduo tiekiamas saulės energija iš PV
Kaip tai veikia:
1. Elektros energijos perteklius:
Fotovoltinė sistema dažnai pagamina daugiau elektros energijos nei tiesiogiai suvartojama namų ūkyje, ypač saulėtoje aplinkoje.
2. Šildymo elementas:
Perteklinė elektra nukreipiama į kaitinimo elementą karšto vandens talpykloje.
3. Šilumos konversija:
Šildymo elementas paverčia elektros energiją šiluma ir šildo vandenį rezervuare.
100 litrų karšto vandens talpykla ETWS
The karšto vandens talpykla 100 litrų talpos ETWS sujungia pažangiausias technologijas ir didelį patikimumą centriniam karšto vandens ruošimui. Labai efektyvus 1,2 m² paviršiaus ploto šilumokaitis panaudoja jūsų saulės energijos sistemos arba katilo šiluminę energiją ir patogiai bei ekonomiškai pašildya iki 180 litrų karšto vandens.
Aukštos kokybės emalio danga rezervuaro viduje ir didelis magnio anodas užtikrina ilgalaikę apsaugą nuo korozijos. Dėl integruotos poliuretano izoliacijos šilumos nuostoliai išlieka maži (tik 28 W galios išsklaidymas), o temperatūra palaikoma iki 95 °C.

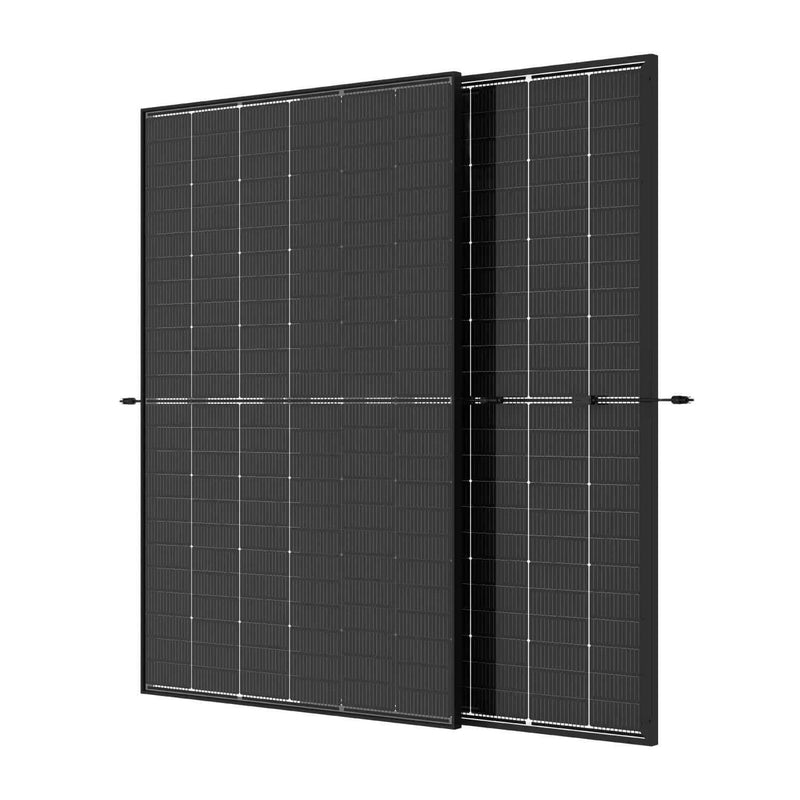

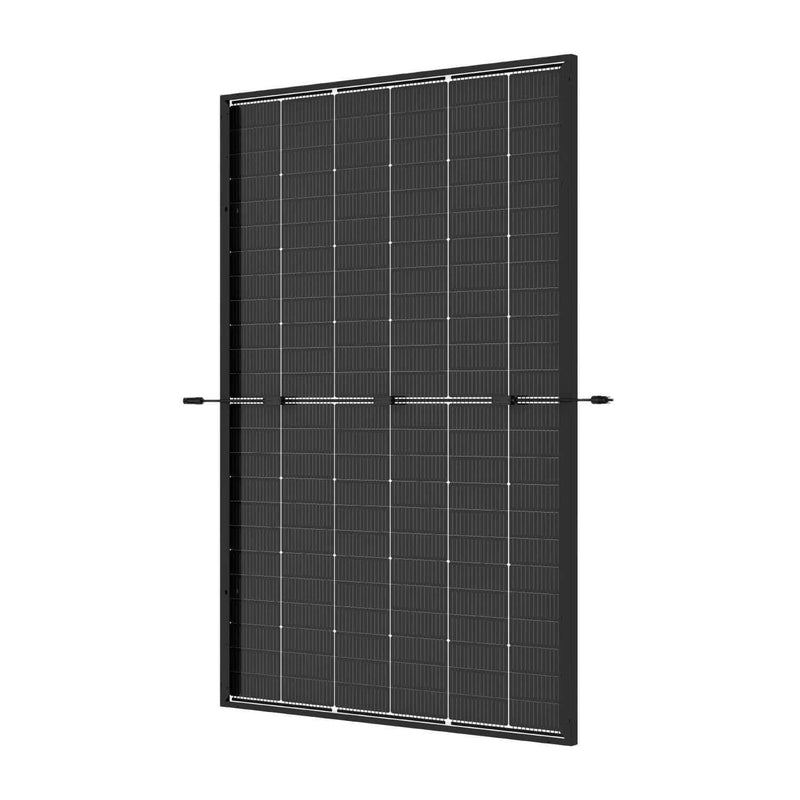

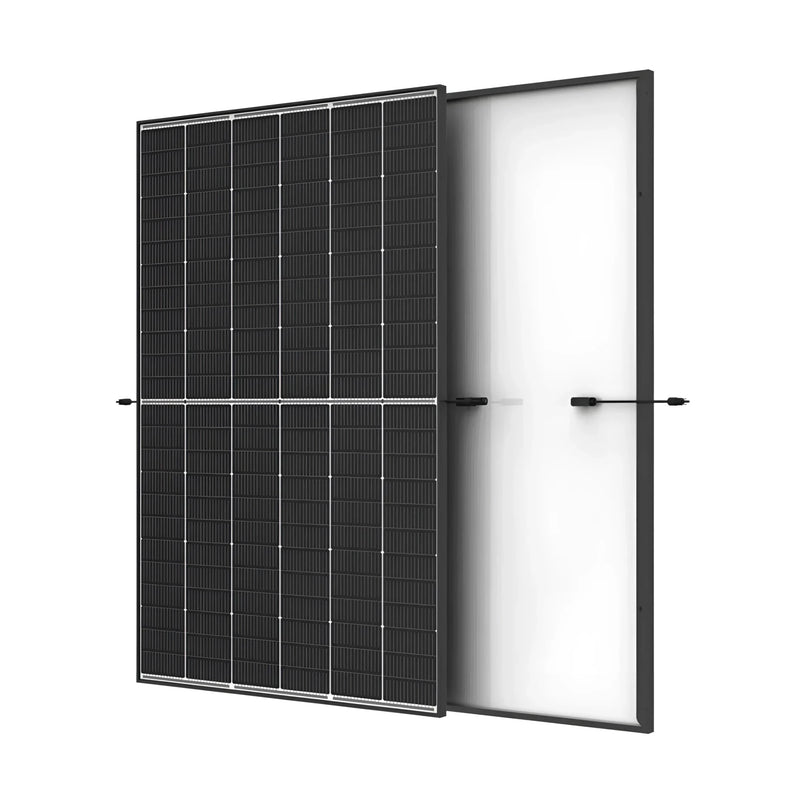

Didelio našumo dvifazis PV saulės modulis „Trina Vertex S+“
„Trina Vertex S+“ modulis užtikrina iki 435 Wp maksimalią galią ir pasiekia vieną geriausių efektyvumo rinkoje – 21,8 %. Dėl dvipusio dvigubo stiklo konstrukcijos efektyviai išnaudojamas tiek priekinis, tiek galinis apšvietimas, todėl energijos išeiga padidėja iki 85 %.
Tvirta konstrukcija, kurios gniuždymo stipris priekyje siekia 5 400 Pa, o gale – 4 000 Pa, užtikrina maksimalų atsparumą krušai, sniegui ir vėjo slėgiui. Modulis, kurio ilgis yra 1 762 mm, plotis – 1 134 mm, o svoris – 21,8 kg, yra universalus ir tinka naudoti tiek gyvenamųjų, tiek komercinių pastatų stogams.

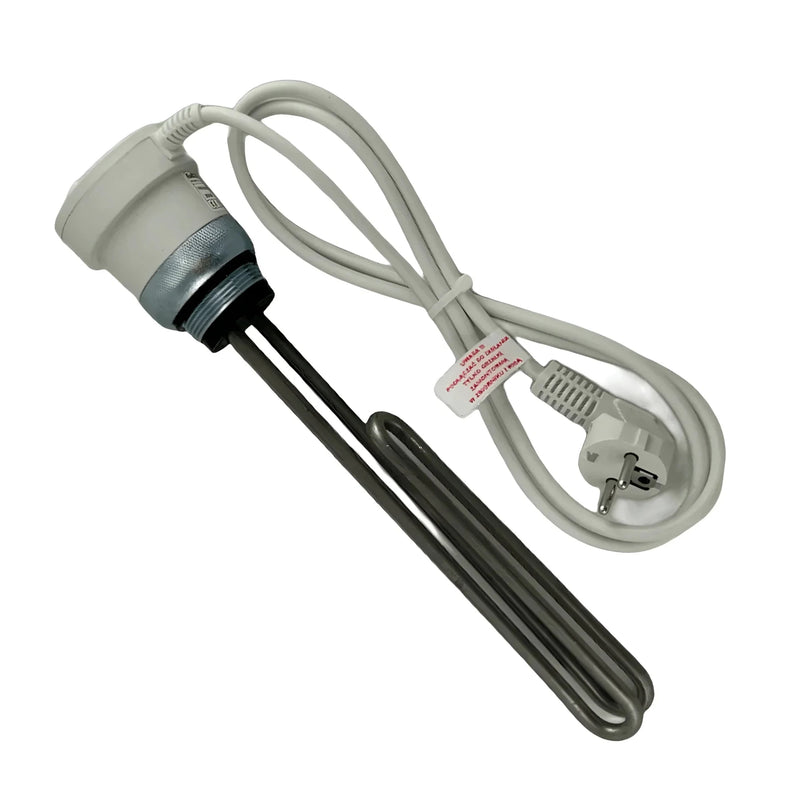

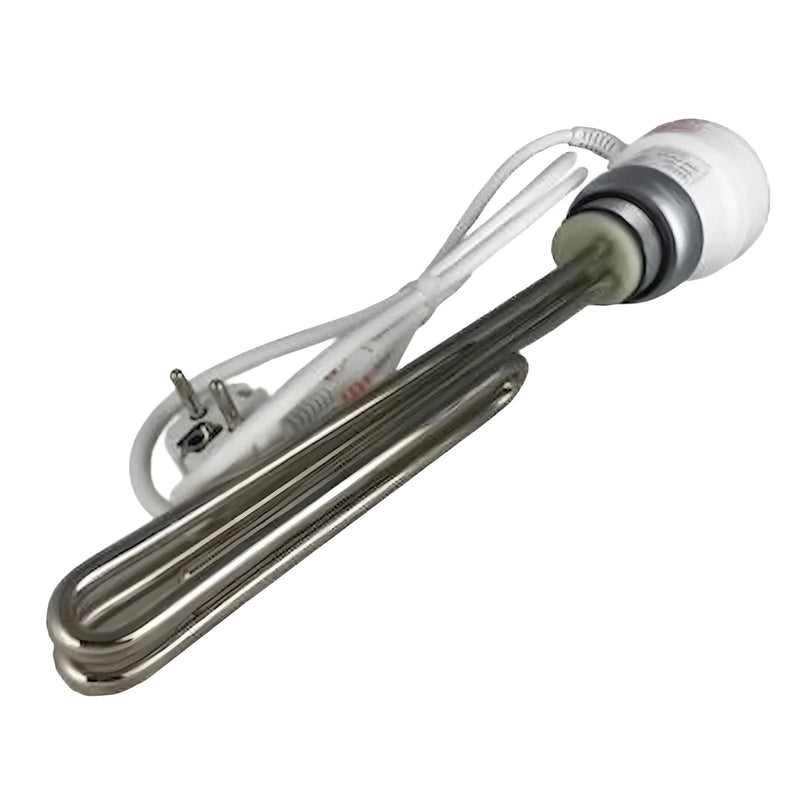

1,5 kW kaitinimo elementas patikimam palaikymui
1,5 kW elektrinis kaitinimo elementas Pagamintas iš aukštos kokybės nerūdijančio plieno, dėl integruoto termostato leidžia tiksliai reguliuoti temperatūrą nuo 5 °C iki 75 °C. Įjungimo histerezė nuo 7 iki 10 °C užtikrina stabilias temperatūros vertes ir sumažina įjungimo ciklų skaičių.
Dėl apsaugos nuo užšalimo funkcijos ir saugos temperatūros ribotuvo ties 93 °C, šildymo elementą galima saugiai naudoti net šaltomis dienomis. Dėl kompaktiško 300 mm montavimo ilgio, IPX4 apsaugos klasės ir iki 10 barų darbinio slėgio jis idealiai tinka... Karšto vandens talpyklos ir saulės energijos sistemos.
Techniniai duomenys
100 litrų karšto vandens talpyklos techninės specifikacijos
- Tūris: 100 litrų
- Šilumokaičio paviršiaus plotas: 1,2 m²
- Šilumokaičio talpa: 5,27 litro
- Šildymo tiekiamo ir grįžtamojo vamzdžio jungtys: 3/4" AG
- Karšto vandens tiekimo ir grąžinimo jungtys: 3/4" AG
- Cirkuliacijos jungtis: 3/4" AG
- Magnio anodo jungtis: 1 1/4" IG
- Elektrinio šildymo jungtis: 1 1/2" IG
- Šiluminė izoliacija: poliuretano putos (PUR)
- Maksimali rezervuaro darbinė temperatūra: 95 °C
- Didžiausias akumuliacinės talpos/šilumokaičio darbinis slėgis: 6 barai
- Maksimali šilumokaičio darbinė temperatūra 100 °C
- Nuostoliai: 28 vatai
- Matmenys su izoliacija (skersmuo x aukštis): 625 x 770 mm
- Svoris (tuščio): 64 kg

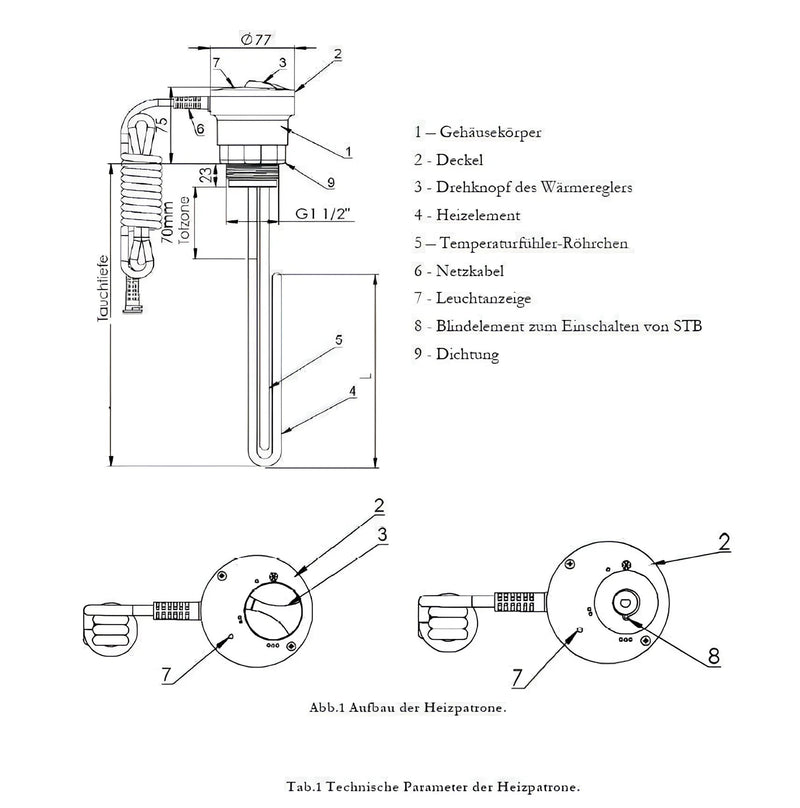

Šildymo elemento techniniai duomenys trumpai
- Šildymo galia: 1,5 kW
- Temperatūros diapazonas: 5–75 °C
- Įjungimo histerezė: 7–10 °C
- Montavimo ilgis: 300 mm
- Nešildomas ilgis: 70 mm
- Saugos temperatūros ribotuvas: 93 °C
- Jungtis: 1 1/2 colio išorinis sriegis
- Maks.Darbinis slėgis: 10 barų
- Apsaugos klasė: IPX4
- Šildymo ritės medžiaga: 825 lydinys
- Korpuso medžiaga: plastikas, balta
- Maitinimo šaltinis: 230 V/16 A, vienfazis
- Prijungimo laidas: 1,5 metro su Schuko kištuku
Techninių duomenų modulis
- Modulio efektyvumas: 21,8 %
- Ląstelių skaičius: 144
- Ląstelės tipas: monokristalinis
- Technologija: dvifazė
- Kabelio ilgis: 1100 mm (+)/1100 mm (-)
- Jungčių sistema: MC4-EVO2
- Rėmo spalva: juoda
- Rėmo aukštis: 30 mm
- Modulio plotis: 1134 mm
- Modulio ilgis: 1762 mm
- Svoris: 21,8 kg
- Slėgio apkrova priekinėje pusėje: 5400 Pa
- Slėgio atsparumas (atvirkštinė pusė): 4000 Pa
- Galios tolerancija (teigiama): 0–5 Wp

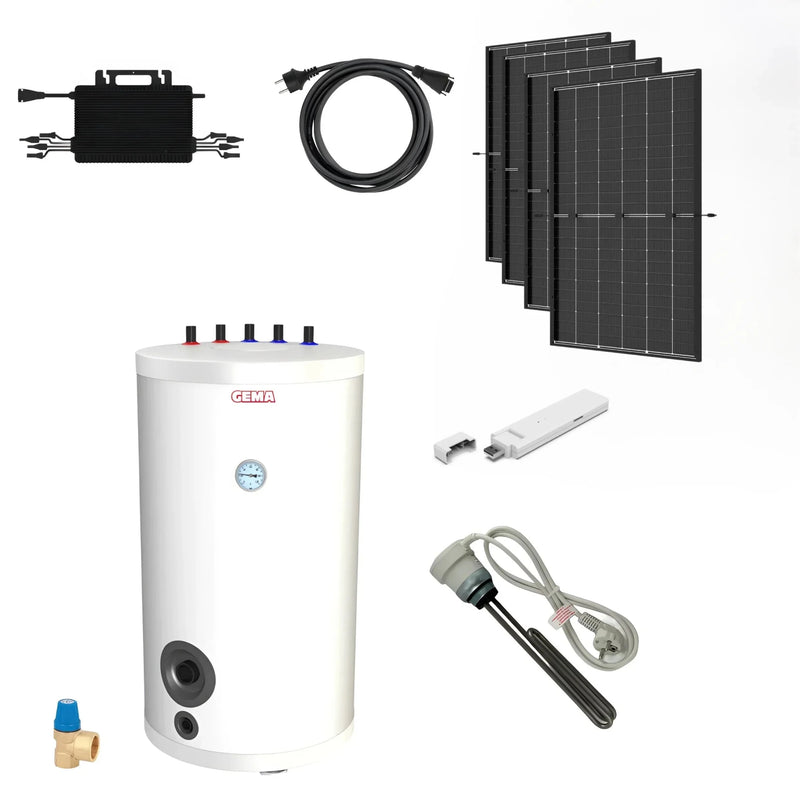

Pristatymo apimtis
- 1 vnt. karšto vandens talpykla 100 litrų
- 1 x kaitinimo elementas 1,5 kW
- 4 x PV plokštės 435 WP dvipusis juodas rėmas

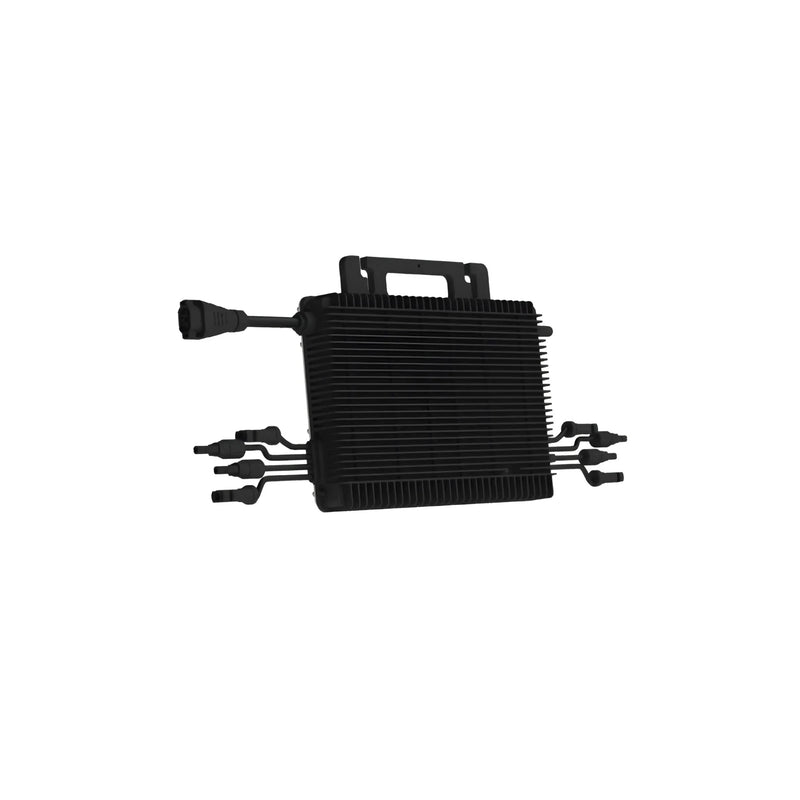

- 1 x „Hoymiles“ 1600 W keitiklis

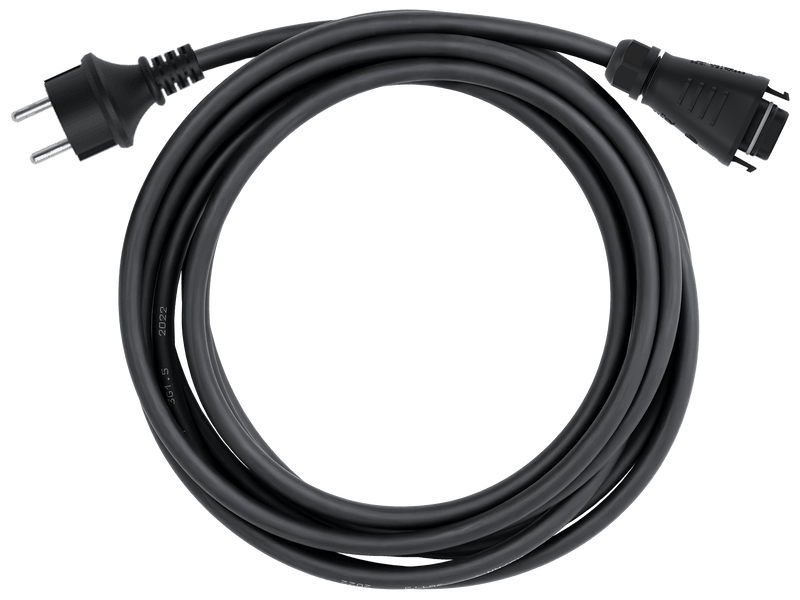

- 1 x PV prijungimo kabelis 10 m
- 1 x DTU WLAN atmintinė
