Prezentare generală a produsului și domeniul de utilizare

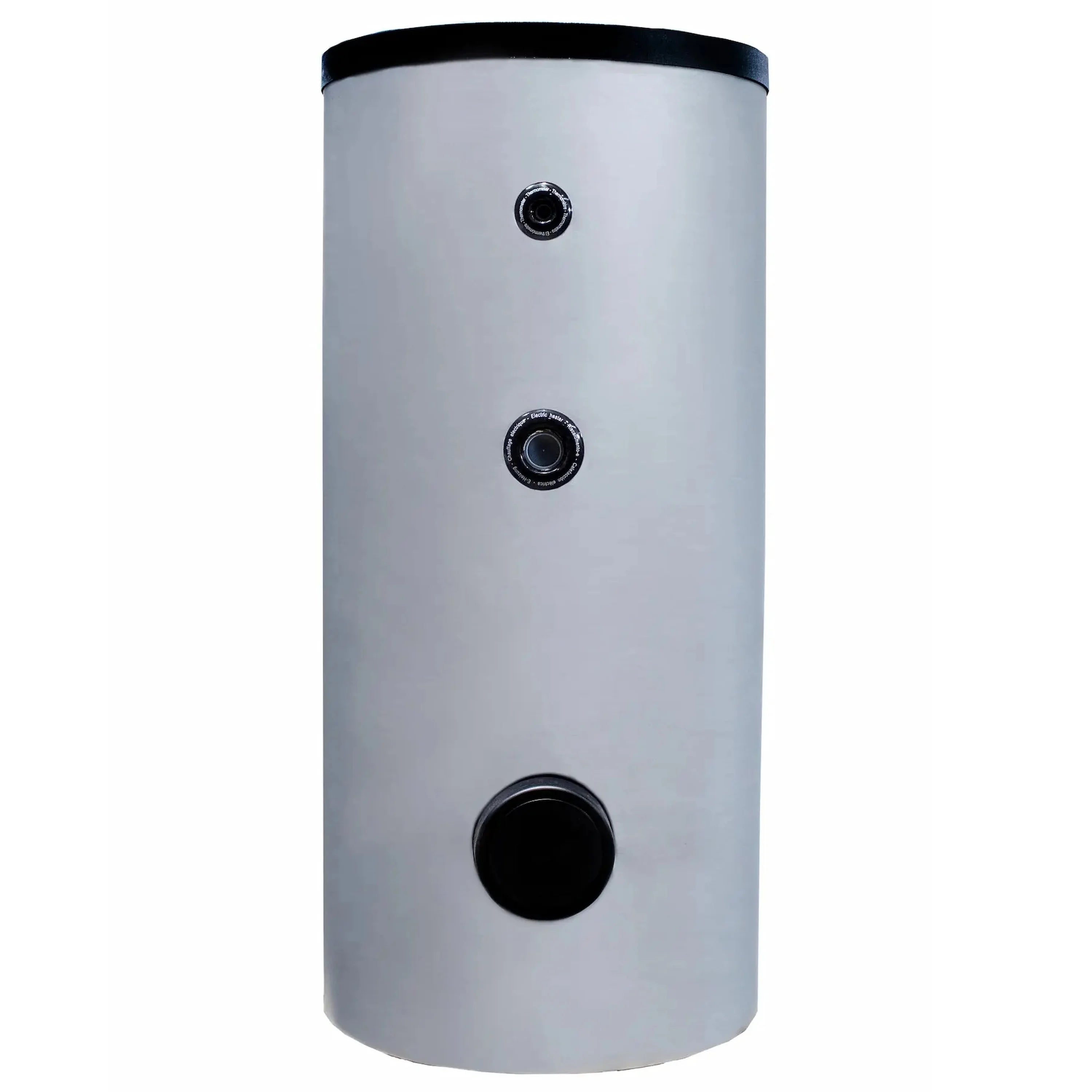

Sunex FISH S2 500 X este un boiler solar de apă caldă menajeră, cu montaj pe podea, cu un volum nominal de 500 de litri, destinat încălzirii centrale și stocării apei calde menajere. Cei doi schimbători de căldură cu tub neted, care funcționează independent unul de celălalt, permit conectarea hidraulic separată a două surse de căldură, de exemplu o instalație solară termică și un cazan de încălzire, o încălzire pe lemne, o pompă de căldură sau un alt generator de căldură adecvat.
Volumul mare al boilerului este potrivit pentru instalații cu un consum de apă caldă menajeră corespunzător de mare sau concentrat în timp. Volumul boilerului conform ErP, indicat pentru etichetarea energetică, este de 472 de litri.
Tehnică și echipamente
Rezervorul de apă menajeră este fabricat din oțel S235JR și este emailat pe interior. Două anozii de magneziu completează protecția împotriva coroziunii. Cei doi schimbători de căldură cu tub neted, separați hidraulic, sunt fabricați din oțel P235GH.
Schimbătorul de căldură inferior are o suprafață de transfer de 2,4 m² și atinge, în condiții de testare definite, o putere continuă de 68 kW. Schimbătorul de căldură superior dispune de o suprafață de transfer de 1,1 m² și o putere continuă de 37 kW. Transferul de căldură efectiv realizabil depinde de temperaturile sistemului, debitele volumice și proiectarea hidraulică.
Echipamentul include o deschidere de vizitare, un racord de recirculare, mai multe tuburi de imersie pentru senzori de temperatură, un racord pentru termometru, precum și racorduri pentru o rezistență electrică opțională. Izolația fixă din spumă rigidă PUR de 50 mm reduce pierderile de căldură către spațiul de amplasare. Boilerul atinge clasa de eficiență energetică B cu o pierdere de căldură în standby de 74 W.
Avantaje în utilizarea de zi cu zi
Schimbătorii de căldură independenți unul de celălalt creează o bază flexibilă pentru instalațiile bivalente de apă caldă menajeră. Schimbătorul de căldură inferior poate prelua, de exemplu, căldura solară, în timp ce schimbătorul de căldură superior asigură reîncălzirea printr-o a doua sursă de căldură.
Deschiderea de vizitare facilitează lucrările de control, curățare și întreținere în interiorul boilerului. Mai multe poziții pentru senzori sprijină măsurarea treptată a temperaturii și o reglare adaptată la conceptul specific al instalației.
Integrare în sistem și compatibilitate
Sunex FISH S2 500 X este destinat instalațiilor închise de apă caldă menajeră cu două surse de căldură care trebuie conectate separat. Pe lângă energia solară termică, pot fi conectate cazane adecvate, centrale pe lemne sau pompe de căldură. În cazul unei pompe de căldură, suprafața schimbătorului de căldură, puterea de transfer, nivelul de temperatură și debitul trebuie să se potrivească cu instalația prevăzută.
Pentru încălzirea electrică suplimentară sunt disponibile două racorduri de 1 1/2 inch. Rezistența electrică, grupul de siguranță, vasul de expansiune pentru apă potabilă, pompele, reglarea și alte componente ale sistemului trebuie selectate în funcție de proiectarea instalației.
Date tehnice pe scurt
| Tipul rezervorului |
Rezervor de apă caldă cu doi schimbători de căldură |
| Capacitate nominală |
500 litri |
| Adecvat pentru apă potabilă |
Da |
| Materialul rezervorului de stocare |
Oțel S235JR, emailat |
| Număr de schimbătoare de căldură |
2 |
| Izolație |
50 mm spumă rigidă PUR |
| Temperatura maximă de stocare |
95 °C |
| Presiunea maximă de funcționare a rezervorului |
10 bar |
| Înălțime |
1.783 mm |
| Lățime și adâncime |
757 mm |
| Greutate proprie |
214 kg |
Montaj
Rezervorul trebuie instalat exclusiv vertical, într-o încăpere uscată și ferită de îngheț, pe o suprafață plană și cu capacitate portantă permanentă. Locul de instalare trebuie să suporte în siguranță greutatea rezervorului complet umplut, inclusiv a armăturilor și a conductelor.
Montajul, racordarea hidraulică și punerea în funcțiune pot fi efectuate doar de personal calificat în mod corespunzător. Pentru lucrările la deschiderea de inspecție, anozii de magneziu și racordurile, trebuie prevăzut suficient spațiu de întreținere.
Indicații
La intrarea apei reci trebuie instalată o supapă de siguranță cu presiune de declanșare de 6 bar. Între supapa de siguranță și boiler nu trebuie montată nicio armătură de închidere. La o presiune de alimentare peste 6 bar este necesar suplimentar un reductor de presiune adecvat.
Boilerul trebuie umplut complet cu apă și aerisit înainte de punerea în funcțiune a schimbătoarelor de căldură sau a unui încălzitor electric opțional. Anozii de magneziu, supapa de siguranță, etanșeitatea și starea boilerului trebuie verificate în mod regulat.
Conținutul livrării
- Boiler de apă caldă menajeră solar Sunex FISH S2 500 X, cu izolație din PUR integrată fix și manta exterioară din PVC gri
