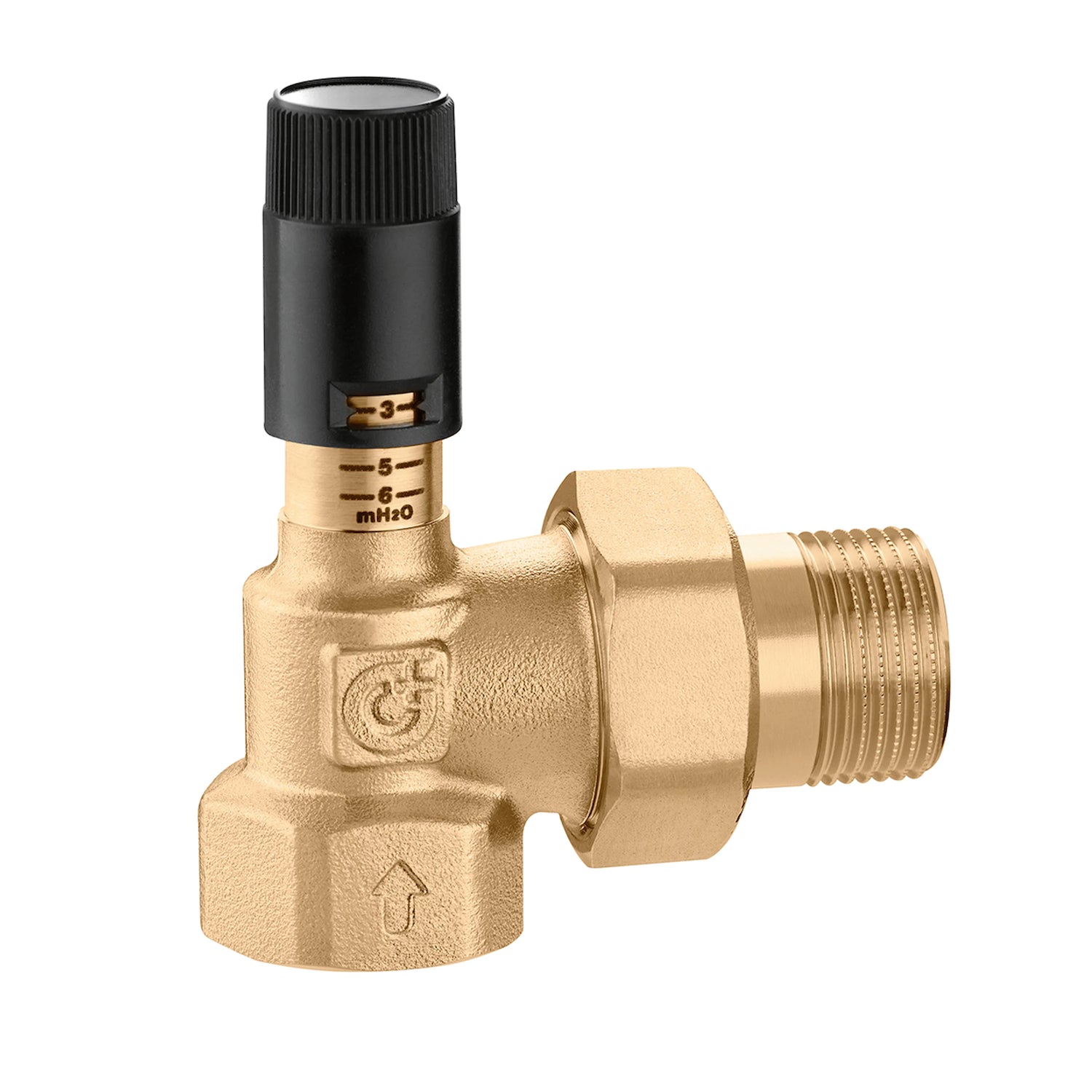

Supapă de preaplin cu diferență de presiune — reglabilă cu scală
Date tehnice
Presiune maximă de lucru: 10 bar. Interval mediu de temperatură: 0–100 °C. Conținut maxim de glicol: 30 %. Mediu: apă și soluții de glicol.
Funcție
Supapa de preaplin cu diferență de presiune asigură recircularea reglată a debitelor în instalații cu stări variabile ale consumatorilor. Aceasta limitează diferența de presiune generată de pompă și recirculă volumul în exces proporțional cu numărul de consumatori închiși.

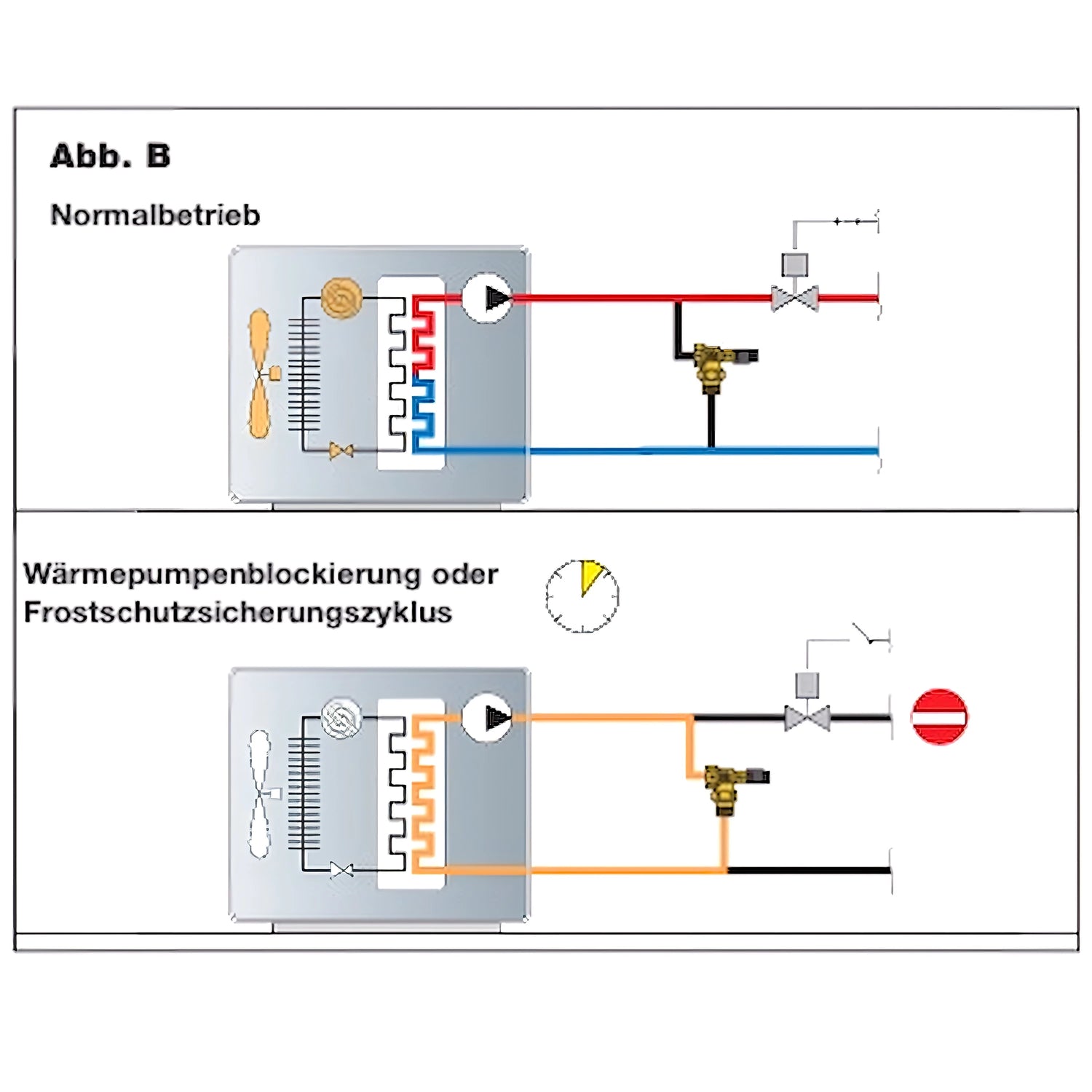

În special în sistemele cu pompe de căldură sau pompe de circulație cu turație reglabilă, supapa asigură debitul minim necesar, care este esențial pentru funcționarea corectă a mașinii și pentru evitarea defecțiunilor și supraîncălzirii.
Reglare și operare
Reglarea continuă prin scala vizibilă permite o adaptare precisă la condițiile de presiune calculate ale instalației. În timpul punerii în funcțiune, reglarea trebuie efectuată pe baza curbei pompei și a limitei de diferență de presiune dorite.
Reglajul fin în timpul funcționării permite optimizarea comportamentului sistemului la sarcini variabile; înregistrați setările pentru măsurători de control ulterioare.
Avantaje
Protecția pompei și a organelor de reglare prin limitarea diferenței maxime de presiune, reducerea zgomotului și prelungirea duratei de viață a instalației. Condițiile hidraulice mai stabile îmbunătățesc comportamentul de reglare și eficiența.
Instrucțiuni de montaj și întreținere
Ventilul trebuie montat într-o poziție adecvată pe conducta de retur, accesibil pentru verificare și reglare. Un separator de impurități înaintea ventilului crește siguranța în funcționare și reduce uzura.
Se recomandă verificări periodice vizuale și funcționale, precum și controlul procentului de glicol și al garniturilor. În caz de pericol de îngheț, trebuie luate măsuri de protecție adecvate.

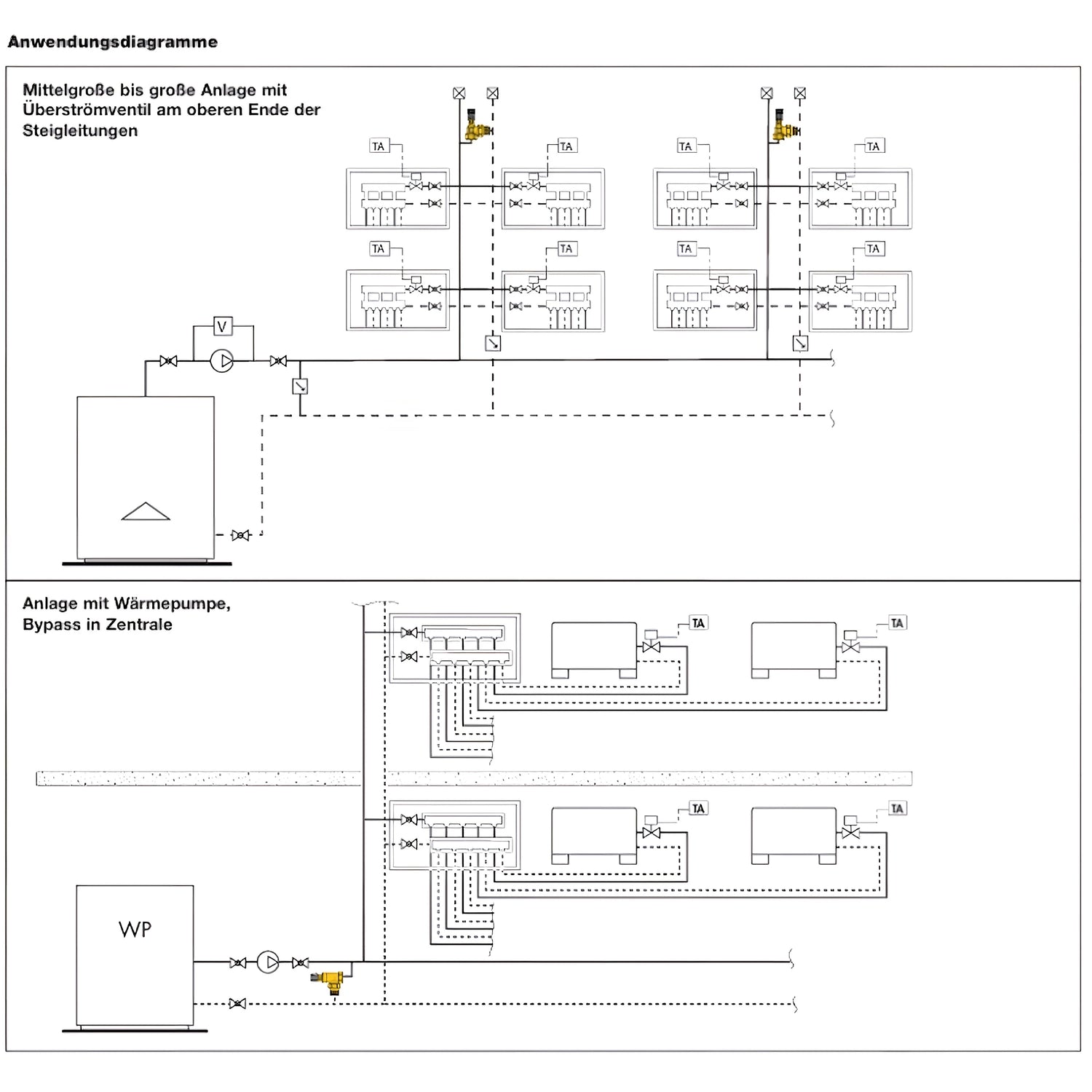

Domenii de aplicare
Potrivit pentru instalații de încălzire, răcire și pompe de căldură cu debite variabile. Deosebit de util în sisteme cu mai mulți consumatori, servomotoare sau pompe cu turație reglabilă, pentru a asigura debitul minim și limitarea presiunii.
Date tehnice
- Presiune maximă de lucru: 10 bar
- Interval mediu de temperatură: 0–100 °C
- Procent maxim de glicol: 30 %
- Mediu: apă, soluții de glicol
- Reglare: 10–60 kPa (1–6 m coloană de apă)

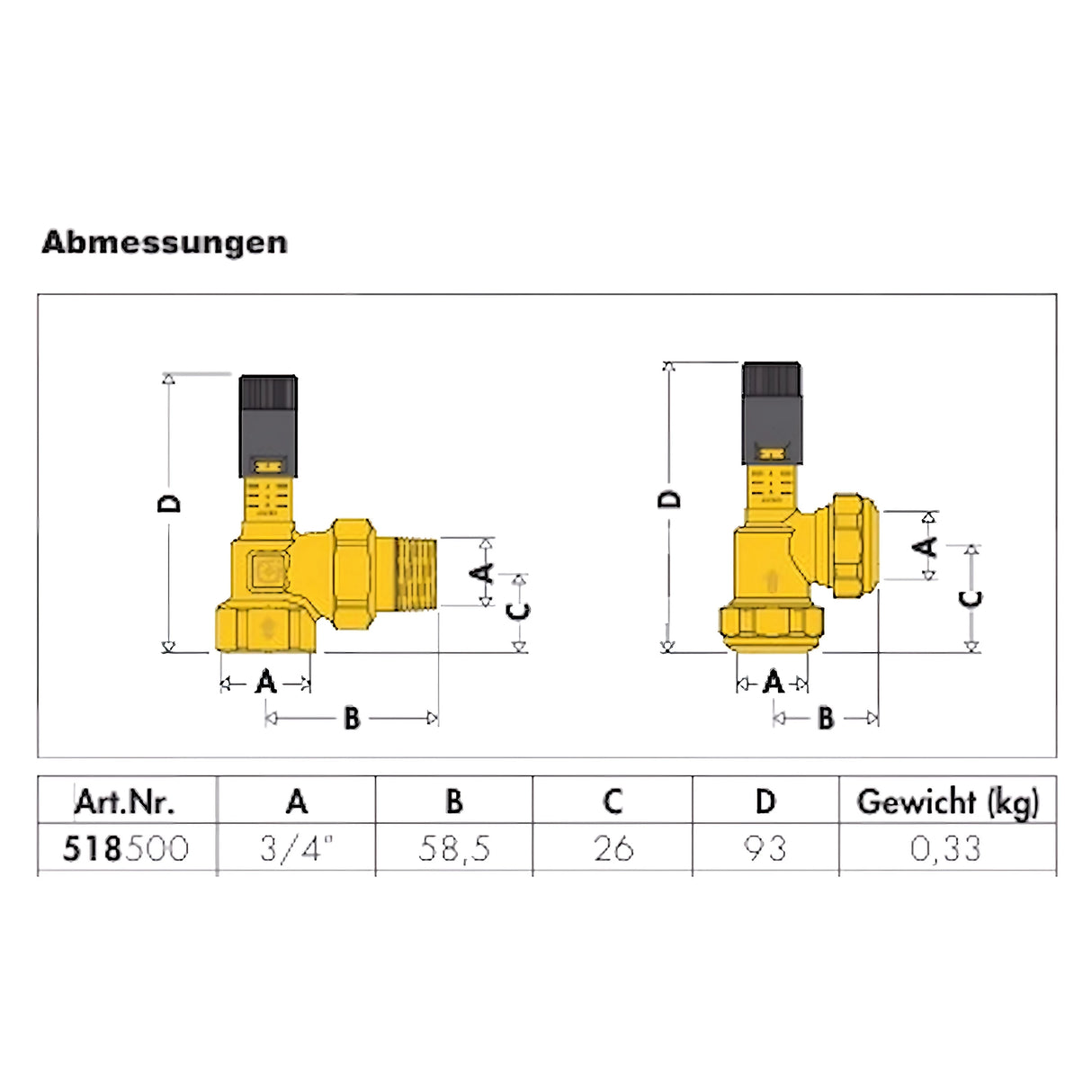

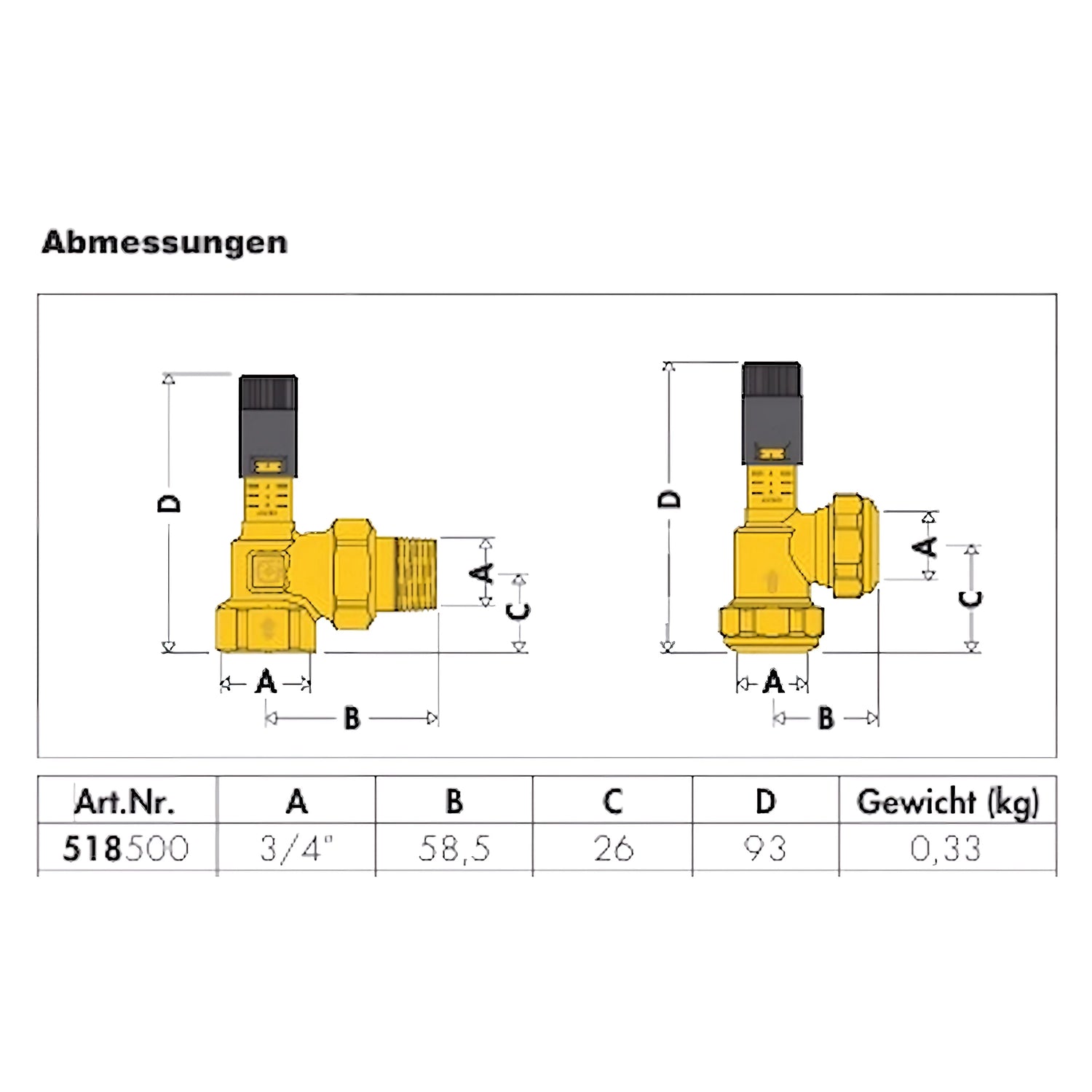

- Conexiuni:
- 3/4” filet interior (ISO 228-1) pentru filet exterior cu racord
