Prezentare generală a produsului și domeniul de utilizare

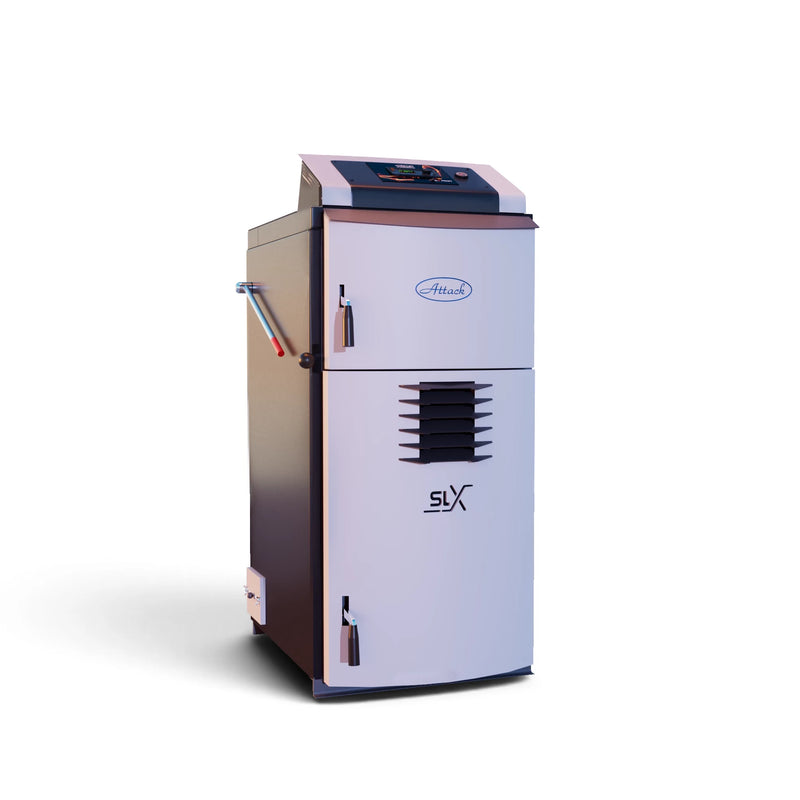

ATTACK SLX 20 PROFI este un cazan de gazeificare a lemnului cu alimentare manuală, destinat instalațiilor de încălzire centrală cu apă caldă, închise. Cu o putere nominală de 20 kW și un interval de putere de 10 până la 20 kW, această versiune este potrivită pentru instalațiile de încălzire centrală al căror necesar termic a fost dimensionat corect în funcție de puterea cazanului.

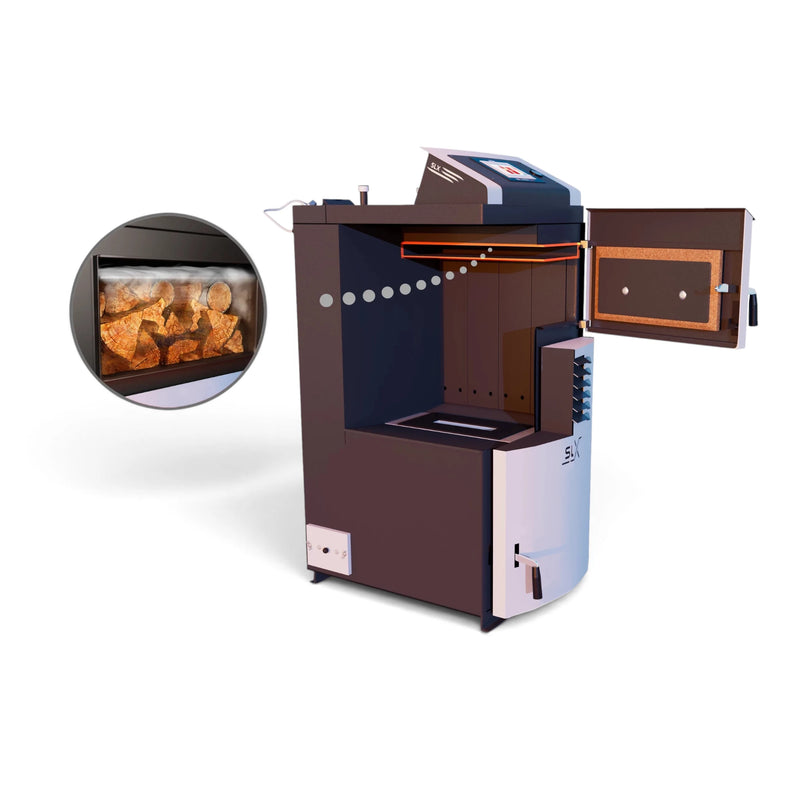

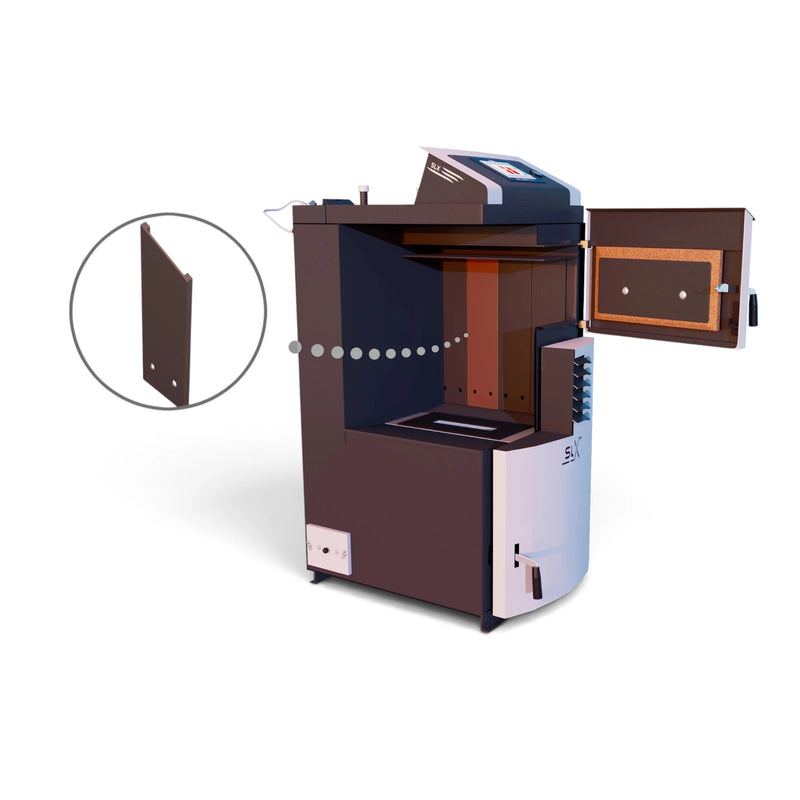

Camera de umplere cu volumul de 200 de litri acceptă lemn de foc uscat, despicat, cu o lungime de până la 650 mm. Camera de ardere generoasă permite faze de ardere mai lungi și reduce efortul necesar pentru tăierea și reîncărcarea combustibilului.
Tehnică și echipamente
Reglarea PROFI-PID, ghidată de temperatură, procesează temperatura cazanului și a gazelor de ardere și adaptează turația ventilatorului de aspirație la starea de funcționare. Pe lângă pompa circuitului de încălzire, printr-o ieșire suplimentară a regulatorului poate fi comandată opțional o pompă de încărcare pentru apă caldă menajeră sau pentru acumulator.

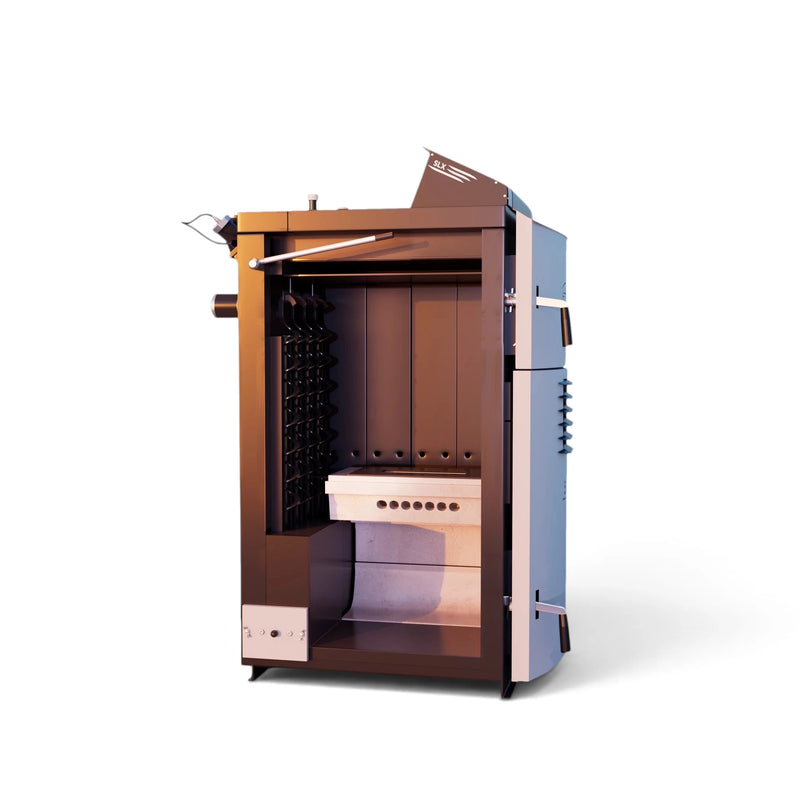

La versiunea PROFI, aerul primar și secundar sunt presetate mecanic. Sonda lambda nu face parte din această variantă de reglare. Schimbătorul de căldură tubular cu turbulatori sprijină transferul de căldură către apa de încălzire. Un schimbător de căldură de siguranță integrat permite conectarea unei siguranțe termice de golire.
Avantaje în utilizarea zilnică
Camera de umplere de 200 de litri și lungimea maximă a lemnului de 650 mm permit utilizarea unor bușteni mai lungi. Cu o calitate adecvată a combustibilului, în regim nominal și cu o instalație corect dimensionată, durata orientativă a arderii este de până la aproximativ opt ore per încărcătură.
Reglarea PROFI-PID combină monitorizarea temperaturii cazanului și a gazelor de ardere cu o comandă modulantă a ventilatorului. Funcțiile pompelor pot fi setate în funcție de hidraulica planificată a instalației.
Integrare în sistem și compatibilitate

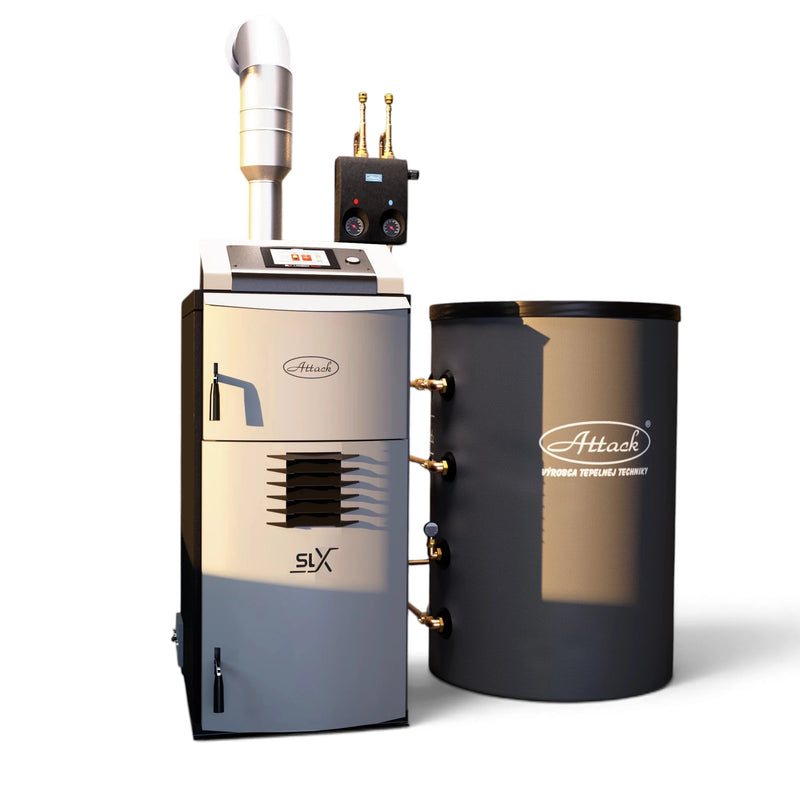

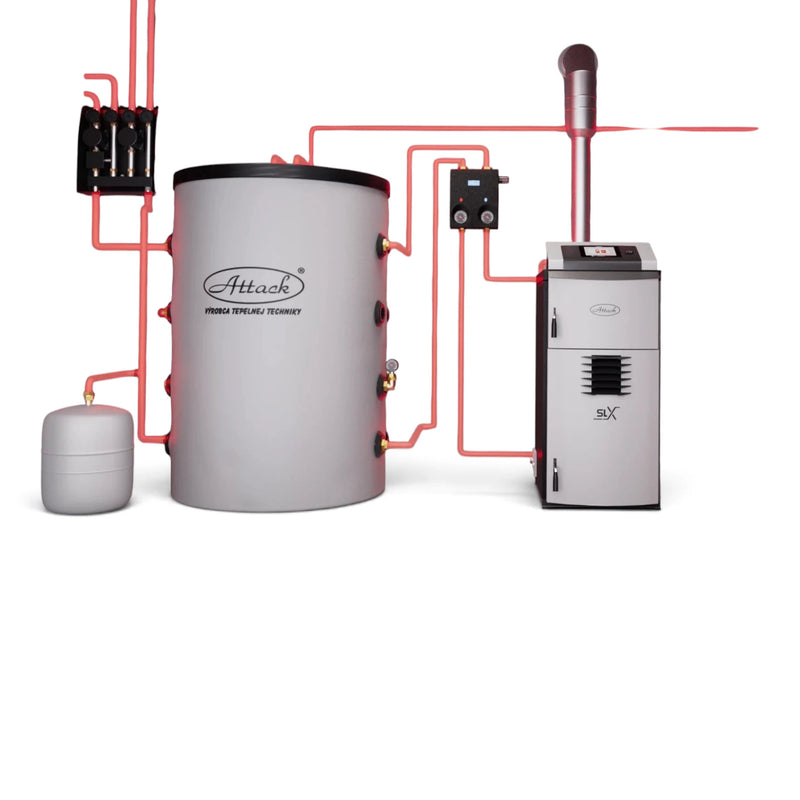

Pentru ATTACK SLX 20 PROFI se recomandă un volum al acumulatorului tampon de 1.500 de litri. Dimensionarea finală se face în funcție de necesarul termic, hidraulica instalației, consumul de căldură, modul de funcționare și cerințele tehnice ale fiecărei clădiri.
Turul și returul sunt prevăzute ca racorduri de G 6/4 țoli. Racordul pentru țeava de fum are un diametru de 150 mm, iar tirajul necesar al coșului de fum este de 23 Pa. O ridicare adecvată a returului trebuie să asigure o temperatură a returului de cel puțin 65 °C.
Date tehnice pe scurt
| Putere nominală |
20 kW |
| Combustibil |
Lemn uscat, despicat, în bușteni |
| Tehnologie de ardere |
Gazorificator de lemn |
| Randamentul combustibilului la putere nominală |
81,8 % |
| Eficiența energetică sezonieră pentru încălzirea spațiilor |
79 % |
| Clasa de eficiență energetică |
A+ |
| Indicele de eficiență energetică |
EEI 116 |
| Clasa cazanului |
Clasa 5 |
| Lungimea maximă a lemnului de foc |
650 mm |
| Temperatura gazelor de ardere la sarcină nominală |
165 °C |
| Tiraj necesar al coșului de fum |
23 Pa |
| Racordul conductei de fum |
150 mm |
| Tur și retur |
G 6/4 țoli |
| Schimbător de căldură de siguranță |
Da |
| Sondă lambda |
Nu |
| Presiunea maximă de funcționare |
2,5 bar |
| Volumul recomandat al acumulatorului tampon |
1.500 litri |
| Conexiune electrică |
230 V / 50 Hz / 10 A |
| Curent auxiliar la puterea nominală |
45 W |
| Grad de protecție |
IP20 |
| Dimensiuni Î × L × Î |
1.472 × 703 × 1.337 mm |
| Greutate |
570 kg |
Montaj
Amplasarea, racordarea hidraulică, conectarea la coșul de fum, racordarea electrică, punerea în funcțiune inițială și verificarea tehnică de siguranță trebuie efectuate de către personal calificat corespunzător. Instalația necesită o ridicare eficientă a returului, un rezervor tampon dimensionat corespunzător, o supapă de siguranță, o asigurare termică de scurgere și o preluare permanentă a căldurii.
Indicații
Pentru o funcționare corectă, trebuie utilizat lemn uscat, despicat, cu o umiditate recomandată a lemnului de aproximativ 12 până la 20 %. Materialul de ardere umed sau necorespunzător poate afecta performanța și calitatea arderii, favorizând formarea de gudron și condens.
Puterea necesară a cazanului, dimensiunea rezervorului tampon, hidraulica instalației și dimensionarea coșului de fum trebuie determinate în funcție de obiectiv. Datele privind puterea nu înlocuiesc calculul necesarului de căldură sau proiectarea de specialitate.
Conținutul livrării
- Cazan cu gazeificare a lemnului ATTACK SLX 20 PROFI cu reglare integrată PROFI-PID
