Prezentare generală a produsului și domeniul de utilizare

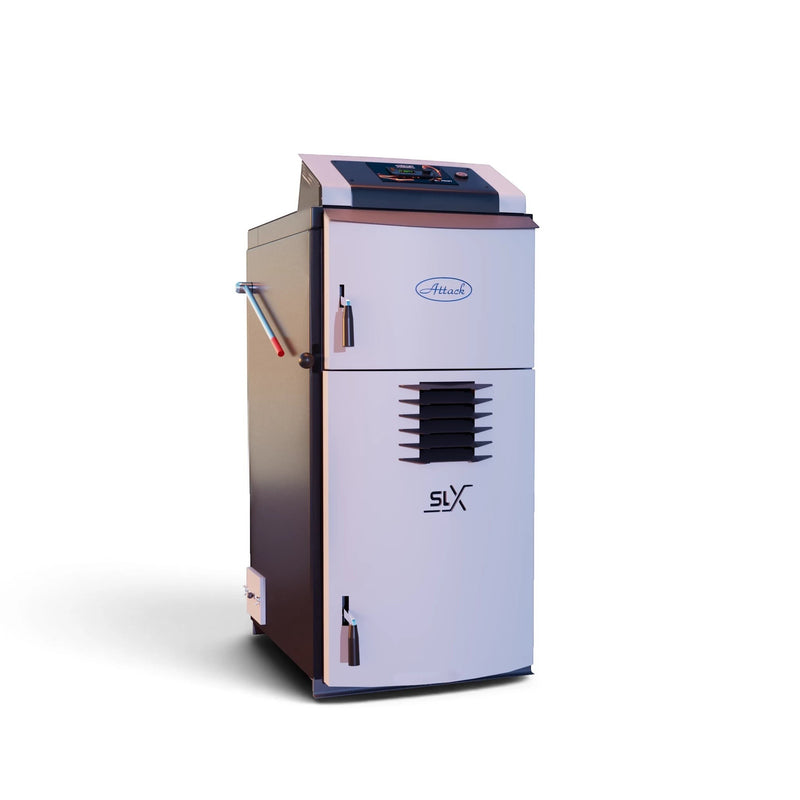

Cazanul ATTACK SLX 45 LAMBDA Touch este un cazan cu gazeificare a lemnului, cu alimentare manuală, destinat instalațiilor de încălzire cu apă caldă, de tip închis. Cu o putere nominală de 45 kW și un interval de putere de 22,5 până la 45 kW, această versiune este prevăzută pentru instalații centrale de încălzire mai mari, a căror necesar termic a fost dimensionat corespunzător, în mod profesionist, în funcție de puterea cazanului.

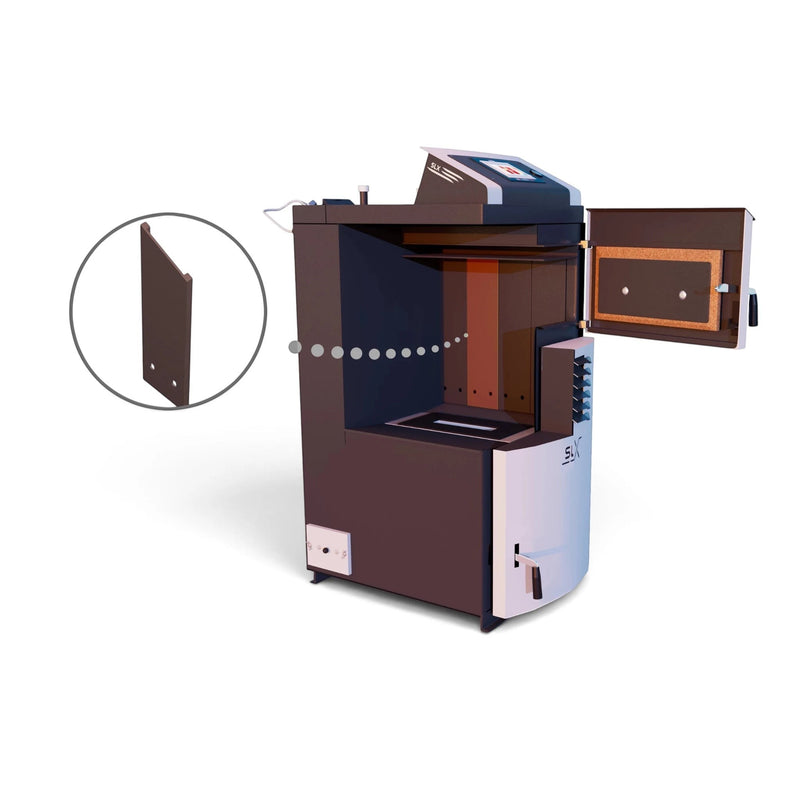

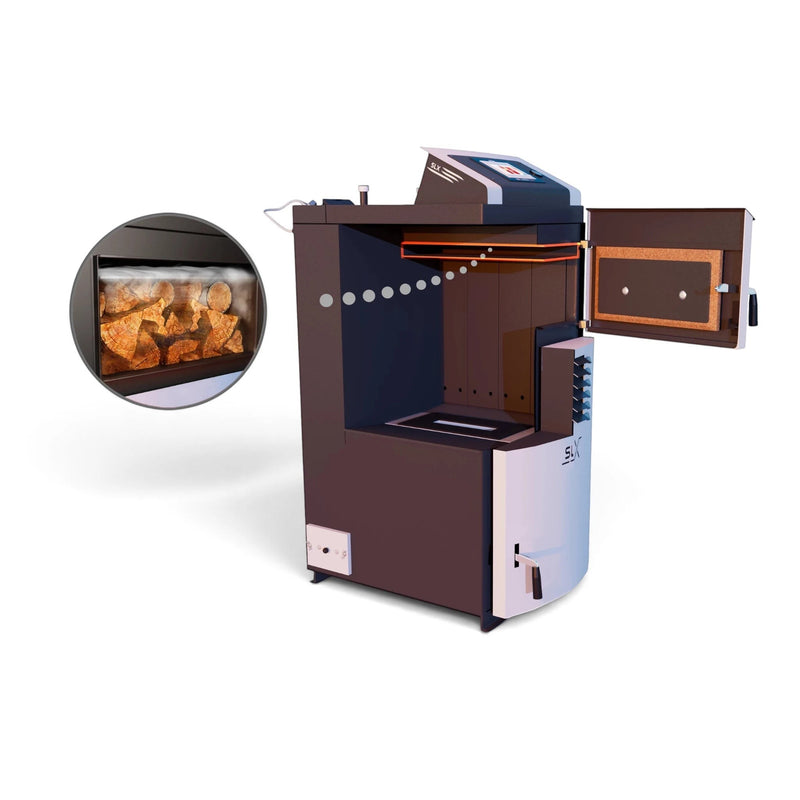

Camera de ardere de volum mare are o capacitate de 230 de litri și acceptă lemn de foc despicat și uscat, cu o lungime de până la 750 mm. Astfel, pot fi utilizate bușteni lungi și pot fi asigurate cantități mai mari de combustibil pentru fiecare încărcare.
Tehnică și dotări
Reglajul LAMBDA Touch procesează temperatura cazanului, temperatura gazelor de ardere și conținutul de oxigen rezidual. Pe baza acestor date, acesta comandă ventilatorul de tiraj forțat, precum și clapetele de aer primar și secundar acționate motorizat. Aerul de ardere este astfel adaptat automat la starea de funcționare respectivă.

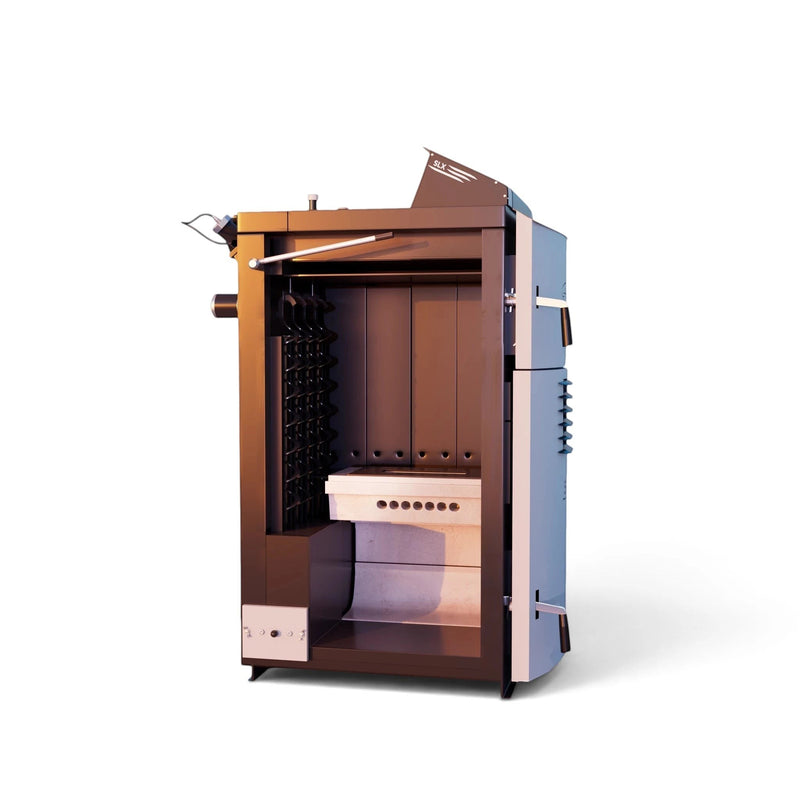

Cazanul funcționează cu un schimbător de căldură tubular și turbulatori. Un schimbător de căldură de siguranță integrat permite, împreună cu o siguranță termică de scurgere adecvată, evacuarea căldurii în exces în cazul unei temperaturi inadmisibil de ridicate a cazanului.
Avantaje în utilizarea de zi cu zi
Camera de ardere de 230 de litri și lungimea maximă a buștenilor de 750 mm reduc efortul necesar pentru tăierea și reîncărcarea combustibilului. Cu o calitate adecvată a lemnului, în regim nominal și cu o dimensionare corectă a instalației, este posibilă o durată orientativă de ardere de aproximativ 5,1 ore per încărcare.
Ecranul tactil, sonda lambda, ventilatorul de tiraj forțat reglat și clapetele de aer motorizate sprijină o funcționare controlată a cazanului. Reglarea automată a aerului reduce necesitatea reglajelor manuale în timpul arderii.
Integrare în sistem și compatibilitate

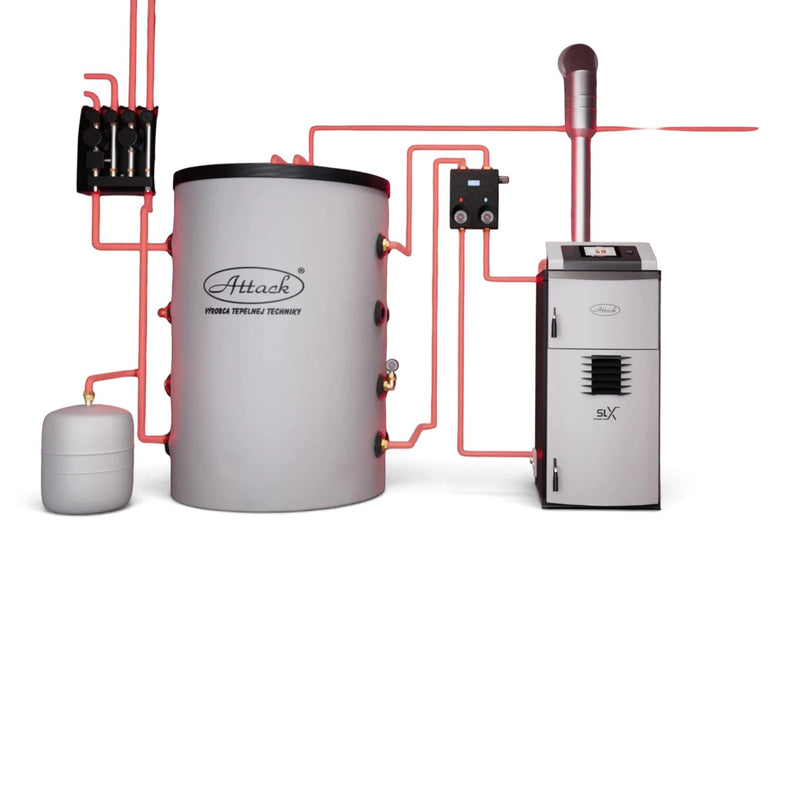

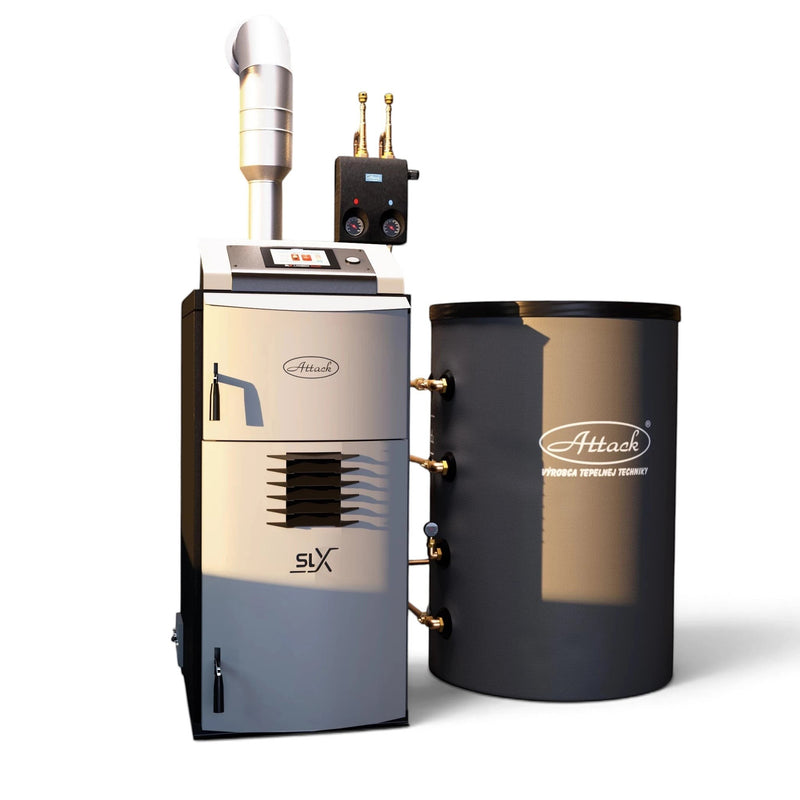

Pentru ATTACK SLX 45 LAMBDA Touch se recomandă un volum al acumulatorului de 3.200 de litri. Dimensionarea finală se face în funcție de necesarul termic, hidraulică, consumul de căldură, modul de funcționare și cerințele tehnice aplicabile.
Turul și returul sunt prevăzute cu racorduri de 2 inch G. Racordul pentru coșul de fum are un diametru de 150 mm, iar tirajul necesar al coșului este de 23 Pa. O ridicare adecvată a returului trebuie să asigure o temperatură a returului de cel puțin 65 °C.
Date tehnice pe scurt
| Treaptă de putere nominală |
45 kW |
| Domeniu de putere |
22,5–45 kW |
| Combustibil |
Lemn de foc uscat, despicat |
| Tehnologie de ardere |
Gazorificator pe lemne |
| Randamentul combustibilului la putere nominală |
81,2 % |
| Eficiența energetică sezonieră pentru încălzirea spațiilor |
79 % |
| Clasa de eficiență energetică |
A+ |
| Indicele de eficiență energetică |
EEI 116 |
| Clasa cazanului |
Clasa 5 |
| Lungimea maximă a lemnului de foc |
750 mm |
| Temperatura gazelor de ardere la sarcină nominală |
170 °C |
| Tirajul necesar al coșului de fum |
23 Pa |
| Racordul conductei de fum |
150 mm |
| Tur și retur |
G 2 țoli |
| Presiunea maximă de funcționare |
2,5 bar |
| Volumul recomandat al rezervorului tampon |
3.200 litri |
| Conexiune electrică |
230 V / 50 Hz / 10 A |
| Curent auxiliar la putere nominală |
63 W |
| Grad de protecție |
IP20 |
| Dimensiuni H × L × A |
1.472 × 703 × 1.506 mm |
| Greutate |
650 kg |
Montaj
Amplasarea, racordarea hidraulică, conectarea la coșul de fum, racordarea electrică, punerea în funcțiune inițială și verificarea tehnică de siguranță trebuie efectuate de către personal calificat corespunzător. Instalația necesită o ridicare eficientă a returului, un acumulator de căldură dimensionat corespunzător, o supapă de siguranță, o protecție termică la scurgere și o preluare permanentă a căldurii.
Indicații
Pentru o funcționare corectă, trebuie utilizat lemn de foc uscat, despicat, cu o umiditate recomandată a lemnului de aproximativ 12 până la 20 %. Materialul de ardere umed sau necorespunzător poate afecta performanța și calitatea arderii, precum și favoriza formarea de gudron și condens.
Puterea necesară a cazanului, dimensiunea acumulatorului de căldură, hidraulica instalației și dimensionarea coșului de fum trebuie determinate în funcție de obiect. Datele privind performanța nu înlocuiesc calculul necesarului de căldură sau proiectarea de specialitate.
Conținutul livrării
- Cazan cu gazeificare pe lemne ATTACK SLX 45 LAMBDA Touch cu reglare integrată LAMBDA Touch și sondă lambda
