Prezentare generală a produsului și domeniul de utilizare
Sunex FISH S2 150 X este un boiler solar de apă caldă menajeră, de tip vertical, cu un volum nominal de 150 de litri, destinat încălzirii și stocării apei calde menajere. Cei doi schimbători de căldură independenți, cu tub neted, permit integrarea hidraulică a două surse de căldură, de exemplu o instalație solară termică și un cazan sau un alt generator de căldură adecvat.
Datorită înălțimii compacte de 1.077 mm, boilerul este deosebit de potrivit pentru instalațiile în care trebuie integrate două generatoare de căldură, dar în același timp spațiul disponibil în încăperea tehnică sau în centrală este limitat.
Tehnică și echipamente

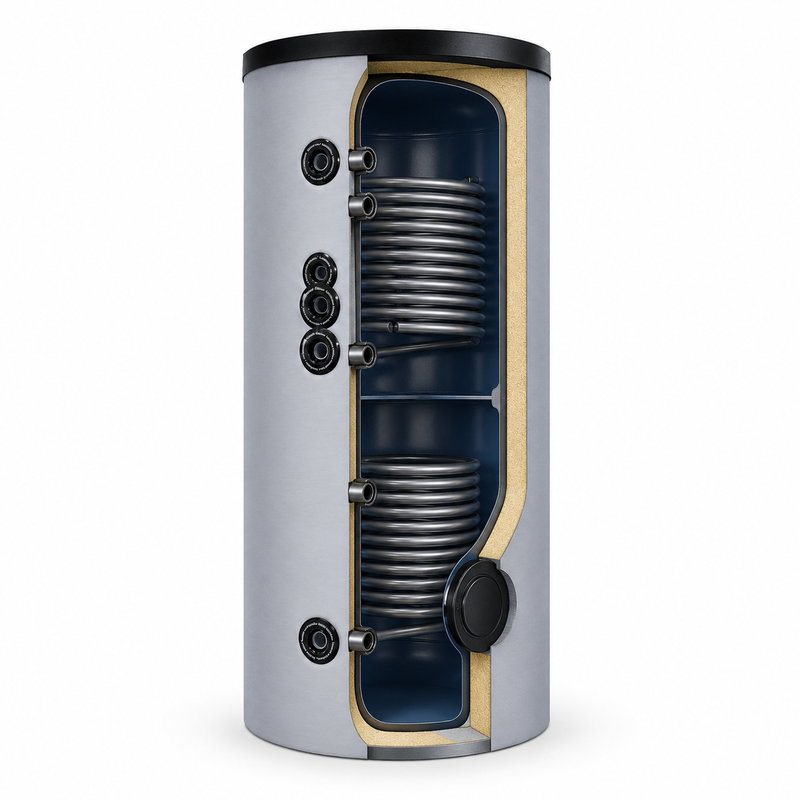

Rezervorul boilerului este fabricat din oțel emailat S235JR. Suprafața interioară aflată în contact cu apa potabilă este protejată împotriva coroziunii printr-un strat de email de înaltă calitate și două anozii de magneziu. Schimbătorul de căldură inferior are o suprafață de transfer de 0,78 m², iar schimbătorul de căldură superior o suprafață de 0,47 m².
Echiparea include o deschidere de vizitare, un racord de recirculare, mai multe tuburi de imersie pentru sonde de temperatură, un racord pentru termometru, precum și racorduri pentru montarea ulterioară, conform normelor, a unei rezistențe electrice adecvate. Izolația termică fixă din spumă rigidă PUR de 50 mm reduce pierderile de căldură. Boilerul atinge clasa de eficiență energetică B, cu o pierdere de căldură în regim de așteptare de 44 W.
Avantaje în utilizarea de zi cu zi
Cei doi schimbători de căldură separați creează o bază flexibilă pentru instalațiile bivalente de apă caldă menajeră. Energia solară poate fi integrată, de exemplu, prin schimbătorul de căldură inferior, în timp ce schimbătorul de căldură superior asigură reîncălzirea printr-un alt generator de căldură.

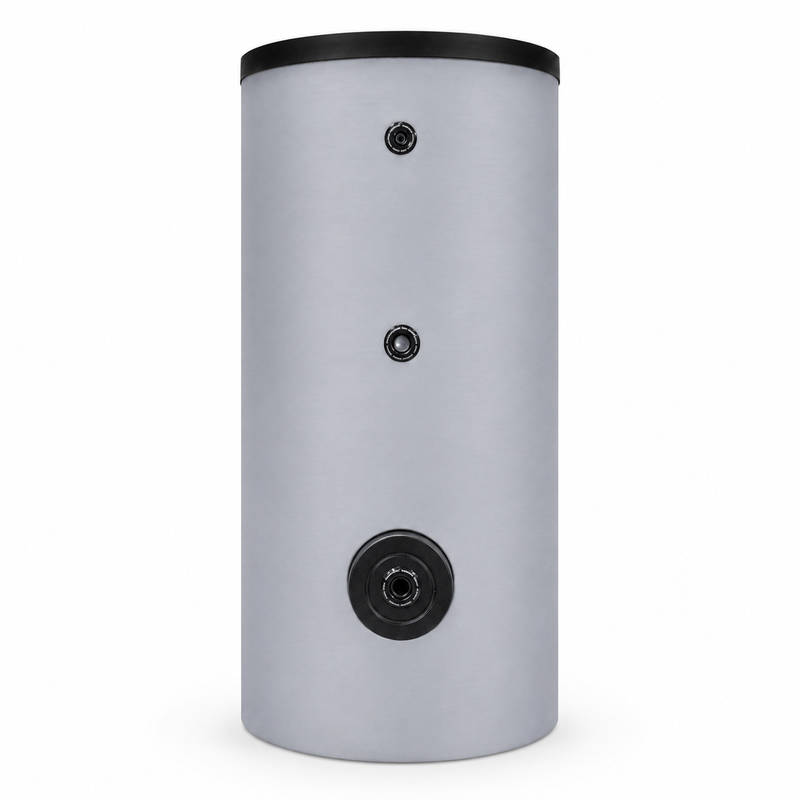

Deschiderea de vizitare facilitează lucrările de întreținere și curățare în interiorul boilerului. Racordul de recirculare și multiplele poziții pentru sonde sprijină adaptarea la diferite concepte de instalație și de reglare.
Integrare în sistem și compatibilitate
Sunex FISH S2 150 X poate fi integrat în instalații închise de apă caldă menajeră cu energie solară termică, cazan de încălzire, încălzire pe lemne sau altă sursă de căldură dimensionată corespunzător. Racordarea unei pompe de căldură este, de asemenea, posibilă din punct de vedere tehnic, cu condiția ca suprafața de schimb de căldură, puterea, debitul volumic și temperatura necesară a apei calde să se potrivească instalației respective.
Pentru încălzirea electrică suplimentară sunt disponibile racorduri de 1 1/2 inch. Rezistența electrică, grupul de siguranță, vasul de expansiune pentru apă potabilă, reglarea și alte componente ale instalației trebuie selectate în funcție de obiectiv.
Date tehnice pe scurt
| Tipul acumulatorului |
Acumulator de apă caldă menajeră cu două schimbătoare de căldură |
| Volum nominal |
150 litri |
| Apt pentru apă potabilă |
Da |
| Număr de schimbătoare de căldură |
2 |
| Materialul rezervorului de acumulare |
Oțel S235JR, emailat |
| Izolație |
50 mm spumă rigidă PUR |
| Temperatura maximă de acumulare |
95 °C |
| Presiunea maximă de funcționare a acumulatorului |
10 bar |
| Dimensiuni |
Înălțime 1.077 mm, diametru 607 mm |
| Greutate proprie |
66 kg |
Montaj
Rezervorul trebuie instalat exclusiv vertical, pe o suprafață plană, portantă și permanent uscată. Spațiul de instalare trebuie să fie ferit de îngheț și să ofere suficient loc pentru lucrările de racordare, întreținere și anod.
Montajul, racordarea hidraulică și punerea în funcțiune pot fi efectuate doar de personal calificat corespunzător. Pe partea de apă potabilă trebuie prevăzute, printre altele, o supapă de siguranță cu presiune de declanșare de 6 bar, un vas de expansiune adecvat pentru apă potabilă și, dacă este necesar, un reductor de presiune.
Indicații
Rezervorul trebuie umplut complet cu apă și aerisit înainte de punerea în funcțiune a schimbătoarelor de căldură sau a unui încălzitor electric opțional. Între supapa de siguranță și intrarea apei reci nu trebuie instalată nicio armătură de închidere.
Anozii de magneziu, supapa de siguranță și etanșeitatea instalației trebuie verificate în mod regulat. Dimensionarea concretă, integrarea hidraulică și reglarea temperaturii depind de instalația conectată și nu înlocuiesc proiectarea de specialitate.
Conținutul livrării
- Boiler solar de apă caldă Sunex FISH S2 150 X, cu izolație PUR integrată fix și manta exterioară gri
