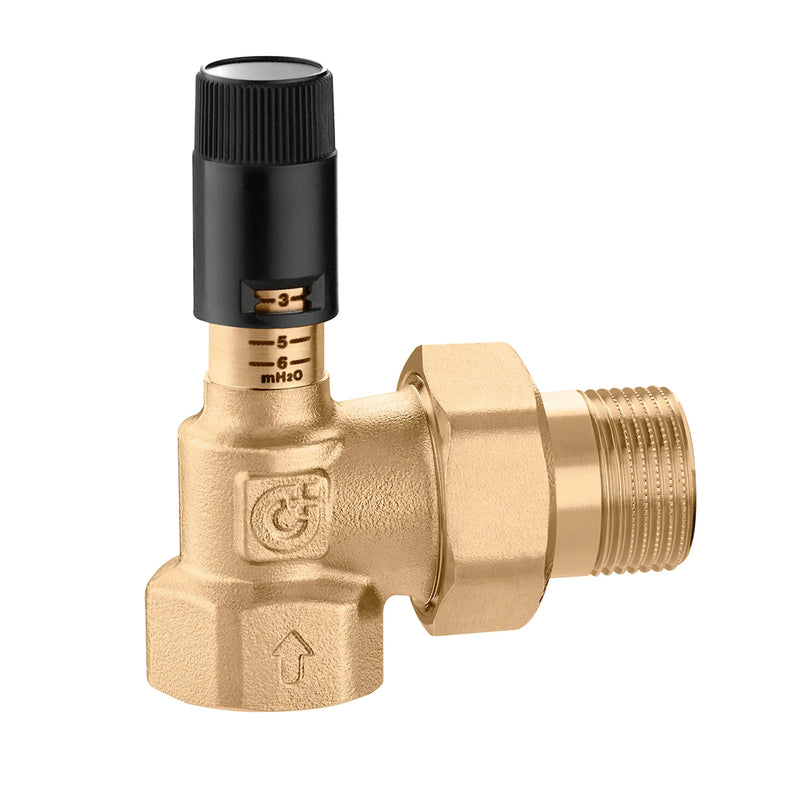

Supapă de suprapresiune diferențială — reglabilă cu scală

Date tehnice

Presiune maximă de funcționare: 10 bar. Interval de temperatură medie: 0–100 °C. Conținut maxim de glicol: 30%. Mediu: Apă și soluții de glicol.

funcţie

Supapa de bypass a presiunii diferențiale asigură returul controlat al debitelor în sistemele cu stări fluctuante ale consumatorilor. Aceasta limitează presiunea diferențială generată de pompă și returnează volumul în exces proporțional cu numărul de consumatori închiși.

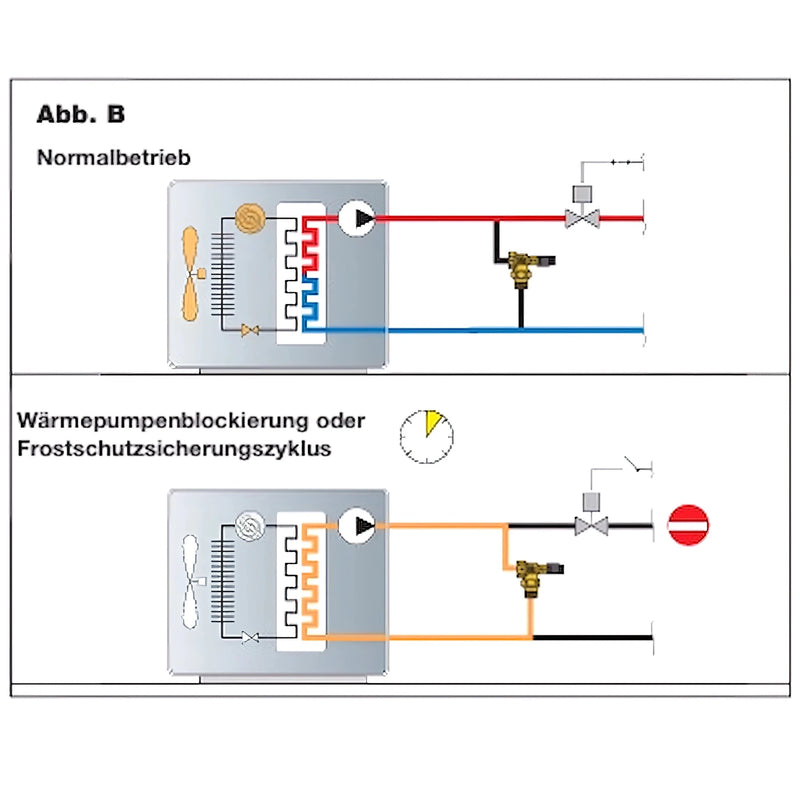

În special în sistemele cu pompe de căldură sau pompe de circulație cu turație controlată, supapa asigură debitul minim necesar pentru funcționarea corectă a mașinii și pentru a preveni defecțiunile și supraîncălzirea.

Reglabilitate și funcționare

Reglarea continuă prin intermediul scalei vizibile permite o adaptare precisă la condițiile de presiune calculate ale sistemului. În timpul punerii în funcțiune, setarea trebuie efectuată pe baza curbei caracteristice a pompei și a limitei de presiune diferențială dorite.

Reglajul fin în timpul funcționării permite optimizarea comportamentului sistemului în condiții de schimbare a sarcinilor; se înregistrează setările pentru măsurători de control ulterioare.

Avantaje

Protecția pompei și a componentelor de control prin limitarea presiunii diferențiale maxime, reducerea nivelului de zgomot și o durată de viață mai lungă a sistemului. Condițiile hidraulice mai stabile îmbunătățesc comportamentul și eficiența controlului.

Instrucțiuni de asamblare și întreținere

Robinetul trebuie instalat într-o poziție adecvată pe conducta de retur, accesibilă pentru inspecție și reglare. Un filtru în amonte de robinet crește fiabilitatea funcționării și reduce uzura.

Se recomandă inspecții vizuale și funcționale regulate, precum și verificări ale conținutului de glicol și ale garniturilor. Trebuie luate măsuri de protecție adecvate în caz de îngheț.

Domenii de aplicare

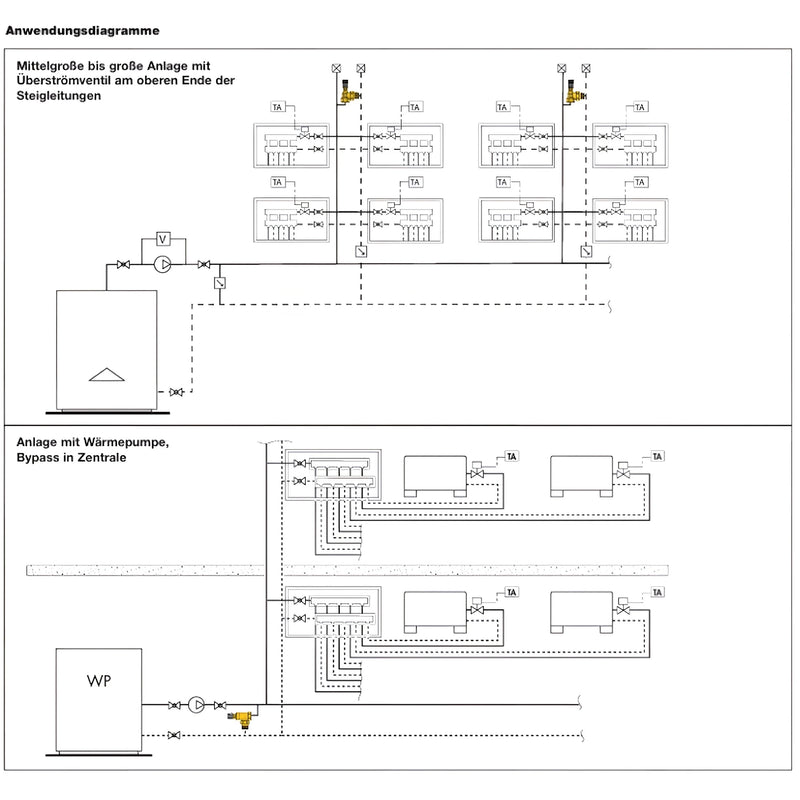

Potrivit pentru sisteme de încălzire, răcire și pompe de căldură cu debit variabil. Deosebit de util în sistemele cu mai mulți consumatori, actuatoare sau pompe cu turație controlată pentru a asigura o limitare minimă a debitului și a presiunii.

Date tehnice

• Presiune maximă de lucru: 10 bar
• Interval de temperatură mediu: 0–100 °C
• Conținut maxim de glicol: 30%
• Agenți: Apă, soluții de glicol
• Setare: 10–60 kPa (1–6 m) w.s. )

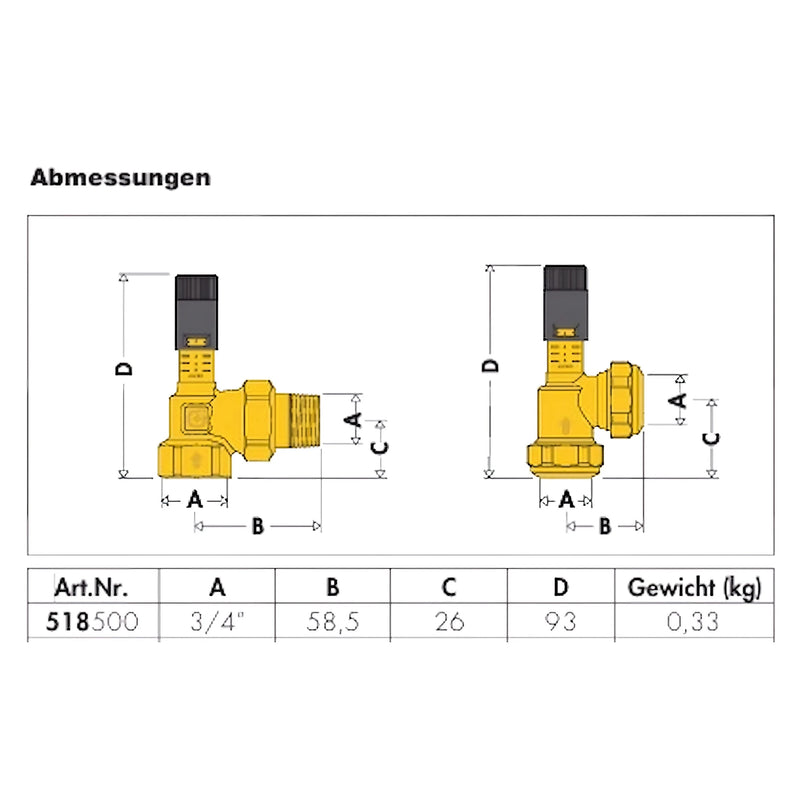

• Conexiuni:
  • Filet interior de 3/4” (ISO 228-1) pentru filet exterior cu conexiune cu șurub
