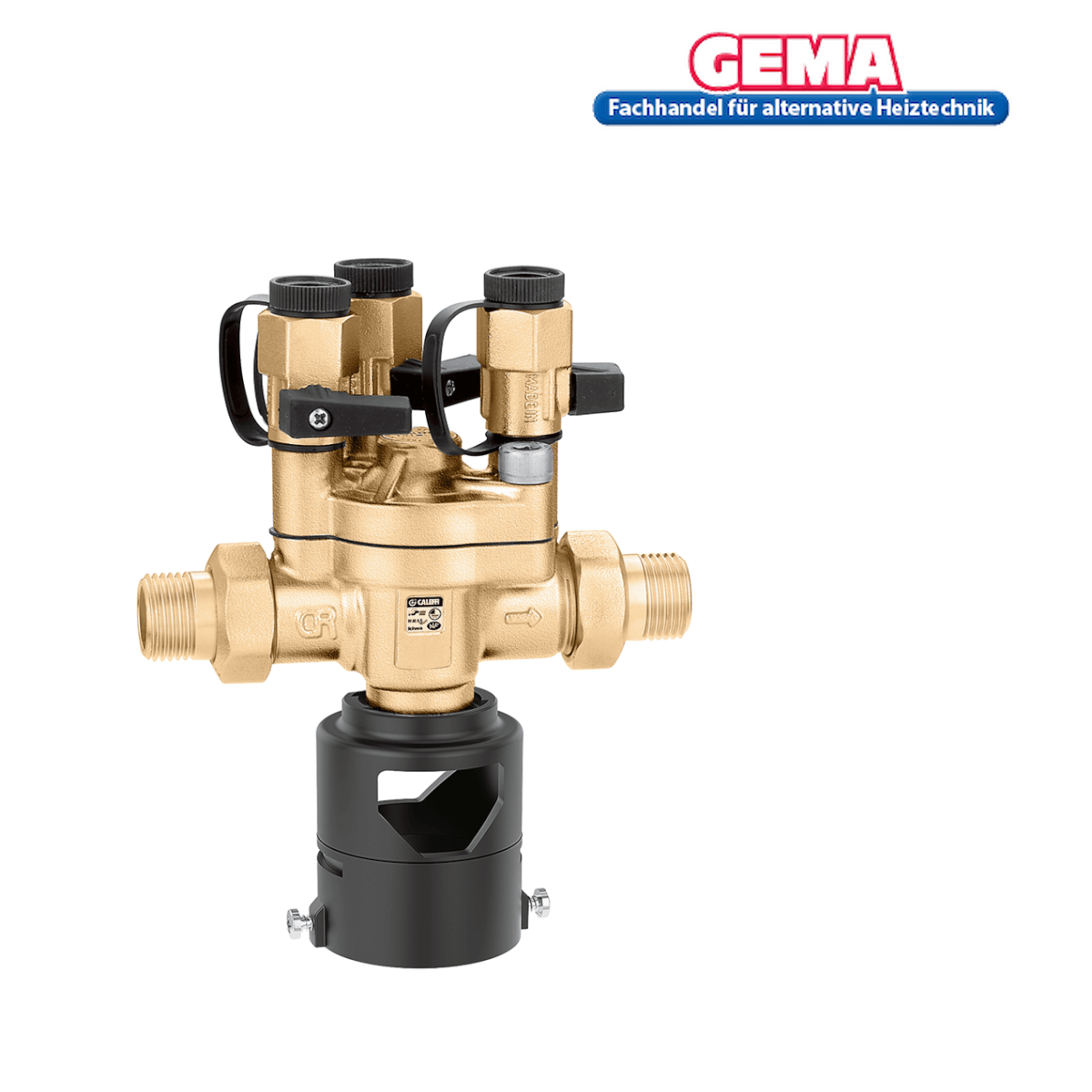

Separator de sistem BA Compact 1/2" cu presiune diferențială controlabilă
Informații despre producător
Nume: CALEFFI S.p.a.
Adresă: S.R. 229, n. 25, 28010 Fontaneto d'Agogna (NO) Italy
E-mail: info@caleffi.com
Site web: https://www.caleffi.com/de-de
Producător european: Da
Checkout garantat sigur
Separator de sistem BA Compact 1/2" cu presiune diferențială controlabilă
Separator de sistem cu zone controlabile cu presiune redusă Tip BA
Date tehnice
- Presiune diferențială de funcționare: 14 kPa
- Interval de temperatură mediu: 0–65 °C
- PN (presiune nominală): PN10
- material: alamă rezistentă la dezincare DR „conținut scăzut de plumb”
Note despre separatorul de sistem
Este esențial să se instaleze în amonte un filtru din seria 577.
Cum funcționează
Disconductorul de tip CA cu presiune diferențială necontrolabilă este alcătuit dintr-o supapă de sens unidirecțională la intrare (1), o supapă de sens unidirecțională la ieșire (2) și o supapă de golire (3). Cele două supape de sens unidirecțională separă trei zone diferite cu trei presiuni diferite: camera de intrare (A), camera intermediară (B), cunoscută și sub numele de zonă de presiune diferențială, și camera de ieșire (C). Supapa de golire (3) este situată în secțiunea din mijloc. Supapa de golire (3) este conectată direct la diafragmă (4). Acest ansamblu mobil este controlat în timpul deschiderii și închiderii de diferența de presiune dintre presiunea de intrare și de ieșire a disconductorului și arcul de contrast (5).
Condiții corecte de curgere
În condiții normale de curgere, ambele supape de sens unidirecțional
deschis, prin care presiunea din camera intermediară (B) este întotdeauna sub presiunea de pe partea de admisie (A) din cauza unei pierderi de presiune precalculate la prima supapă de sens unic (1).
Prin urmare, diferența de presiune acționează asupra membranei interioare (4) și generează o forță care deschide supapa de refulare (3) care comunică cu atmosfera prin
Presiunea asupra arjul de contrast (5) îl menține închis.
Presiune negativă pe partea de admisie
Când presiunea de admisie scade, ambele supape de sens se închid.
Supapa de golire (3) se deschide imediat ce diferența de presiune Δp dintre camera de admisie (A) și camera din mijloc (B) atinge o valoare puțin sub valoarea precalculată pe arcul de contrast (5). Drenajul continuă până când camera intermediară a dispozitivului de oprire a refluxului este goală. Aceasta creează o zonă de aer (zonă de siguranță) și împiedică apa contaminată să se revarse în rețeaua de alimentare cu apă din circuitul (C), chiar și în cazul defectării dispozitivului de oprire a refluxului (2). Odată ce condițiile normale sunt restabilite (presiunea de admisie mai mare decât presiunea de evacuare), supapa de golire se închide și
Separatorul de sistem este din nou funcțional.
Suprapresiune pe partea de ieșire
Dacă presiunea din camera de ieșire (C) crește până la punctul în care depășește presiunea de intrare (A), dispozitivul antireflux (2) se închide, împiedicând apa deja furnizată consumatorului să se întoarcă spre rețeaua publică de apă. Dacă dispozitivul antireflux (2) prezintă scurgeri sau apare o altă defecțiune la separatorul de sistem, acesta întrerupe (deconectează) întotdeauna conexiunea dintre consumator și rețeaua publică de apă.Ca toate dispozitivele cu efect pozitiv, separatorul de sistem este proiectat din punct de vedere tehnic și structural pentru a garanta cele mai înalte standarde de siguranță în orice situație.
Date tehnice
- Separator de sistem tip BA. Conexiuni AG
- 1/2"Carcasă, capac și scaun de scurgere
- fabricat din aliaj de alamă fără dezincare.
- Tije și arcuri ale sistemului de reținere
- fabricat din oțel inoxidabil.
- Sigilii fabricate din BNR.
- Temperatura maximă de funcționare: 65 grade C.
- Presiune maximă de funcționare: 10 bar.
- Activ Dispozitiv de siguranță.
- Complet cu amonte, intermediar și conexiuni de măsurare în aval
- Pâlnie de scurgere cu atașament pentru țeavă.
