Prezentare generală a produsului și domeniul de utilizare

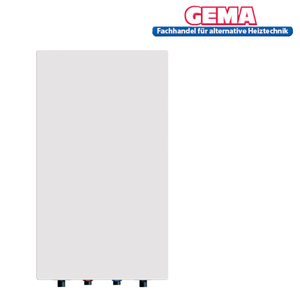

Vaillant actoSTOR VIH QL 75/2 B este un boiler compact, montat pe perete, cu încărcare stratificată, cu un volum nominal de 72 de litri. A fost proiectat pentru prepararea centralizată a apei calde menajere și este adaptat tehnic și vizual la centrala murală în condensație pe gaz Vaillant ecoTEC plus VCW 1-5, cu preparare integrată a apei calde menajere.
Datorită dimensiunilor sale de 720 × 440 × 440 mm, boilerul este potrivit în special pentru locuințe mai mici și pentru situații de montaj cu spațiu limitat. Pentru proiectarea instalației sunt disponibile variante pentru montaj pe partea stângă și pe partea dreaptă.
Tehnologie și dotări

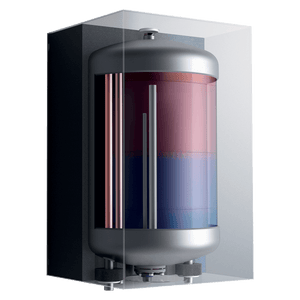

Procedeul de încărcare stratificată ActoNomic introduce apa încălzită în mod direcționat în partea superioară a rezervorului. Astfel, apă caldă menajeră utilizabilă este disponibilă deja înainte ca întregul conținut al rezervorului să fie complet încălzit. Debitul de apă caldă menajeră la scurgere este de 170 de litri în 10 minute, debitul continuu de apă caldă menajeră este de 1.194 de litri pe oră, iar cifra de performanță NL este de 1,5.
Rezervorul este fabricat din oțel emailat și este protejat suplimentar împotriva coroziunii printr-un anod de magneziu. Fișa tehnică actuală a produsului conform ErP indică clasa de eficiență energetică B, o pierdere de căldură în standby de 34,2 W și un volum al rezervorului de 72 de litri.
Avantaje în utilizarea de zi cu zi
Încărcarea stratificată permite o furnizare rapidă a apei calde menajere și utilizează volumul disponibil al rezervorului într-un mod deosebit de eficient. Comparativ cu boilerele convenționale de volum similar, sistemul poate atinge o performanță de apă caldă menajeră cu până la 50% mai mare.
Construcția montată pe perete menține liberă suprafața podelei și sprijină o instalare compactă. Datorită designului adaptat componentelor de sistem Vaillant, boilerul poate fi amplasat vizual unitar lângă generatorul de căldură.
Integrare în sistem și compatibilitate
actoSTOR VIH QL 75/2 B este destinat în principal combinației cu Vaillant ecoTEC plus VCW 1-5. Prepararea apei calde menajere este controlată de generatorul de căldură conectat și de reglarea acestuia; boilerul nu dispune de o sursă de căldură independentă, destinată operatorului.
Conexiunile de tur și retur pe partea de încălzire, precum și conexiunile de apă rece și apă caldă sunt realizate fiecare în R 3/4 inch. Varianta de montaj necesară trebuie selectată ca montaj pe stânga sau pe dreapta, în funcție de traseul planificat al conductelor. Alte combinații de sisteme trebuie verificate tehnic în prealabil.
Date tehnice pe scurt
| Producător | Vaillant |
| Tip boiler | Boiler de apă caldă menajeră montat pe perete, cu încărcare pe straturi |
| Volum boiler | 72 l |
| Adecvat pentru apă potabilă | Da |
| Rezervor de stocare | Oțel emailat cu anod de protecție din magneziu |
| Temperatura maximă a apei calde | 75 °C |
| Presiunea maximă de funcționare | 10 bar |
| Dimensiuni Î × L × A | 720 × 440 × 440 mm |
| Greutate goală | 38 kg |
Montaj
Montajul, racordarea hidraulică, punerea în funcțiune, întreținerea și repararea trebuie efectuate de personal calificat corespunzător. Peretele și construcția de fixare utilizată trebuie să fie adecvate pentru greutatea de funcționare de 110 kg, precum și pentru condițiile locale de montaj.
Înainte de montaj, trebuie verificate numărul articolului, partea de racordare, varianta de montaj comandată și traseul conductelor. Rezervorul și conductele trebuie complet umplute, aerisite și verificate pentru etanșeitate înainte de punerea în funcțiune.
Indicații
Rezervorul funcționează doar în combinație cu un generator de căldură adecvat. Puterea efectivă de apă caldă menajeră depinde, prin urmare, și de puterea, setarea și modul de funcționare al aparatului de încălzire conectat.
Presiunea maximă de funcționare de 10 bar și temperatura maximă a apei calde de 75 °C nu trebuie depășite. Armăturile de siguranță, volumul de expansiune, instalația de apă potabilă și protecția împotriva opăririi trebuie dimensionate în funcție de instalație. Seturile de racordare, îmbrăcămințile de țevi și alte accesorii sunt considerate incluse doar dacă sunt menționate în mod expres în confirmarea comenzii sau în documentele de livrare.
Conținutul livrării
- 1 rezervor de încărcare stratificată pentru apă caldă menajeră Vaillant actoSTOR VIH QL 75/2 B, în varianta de montaj aleasă
