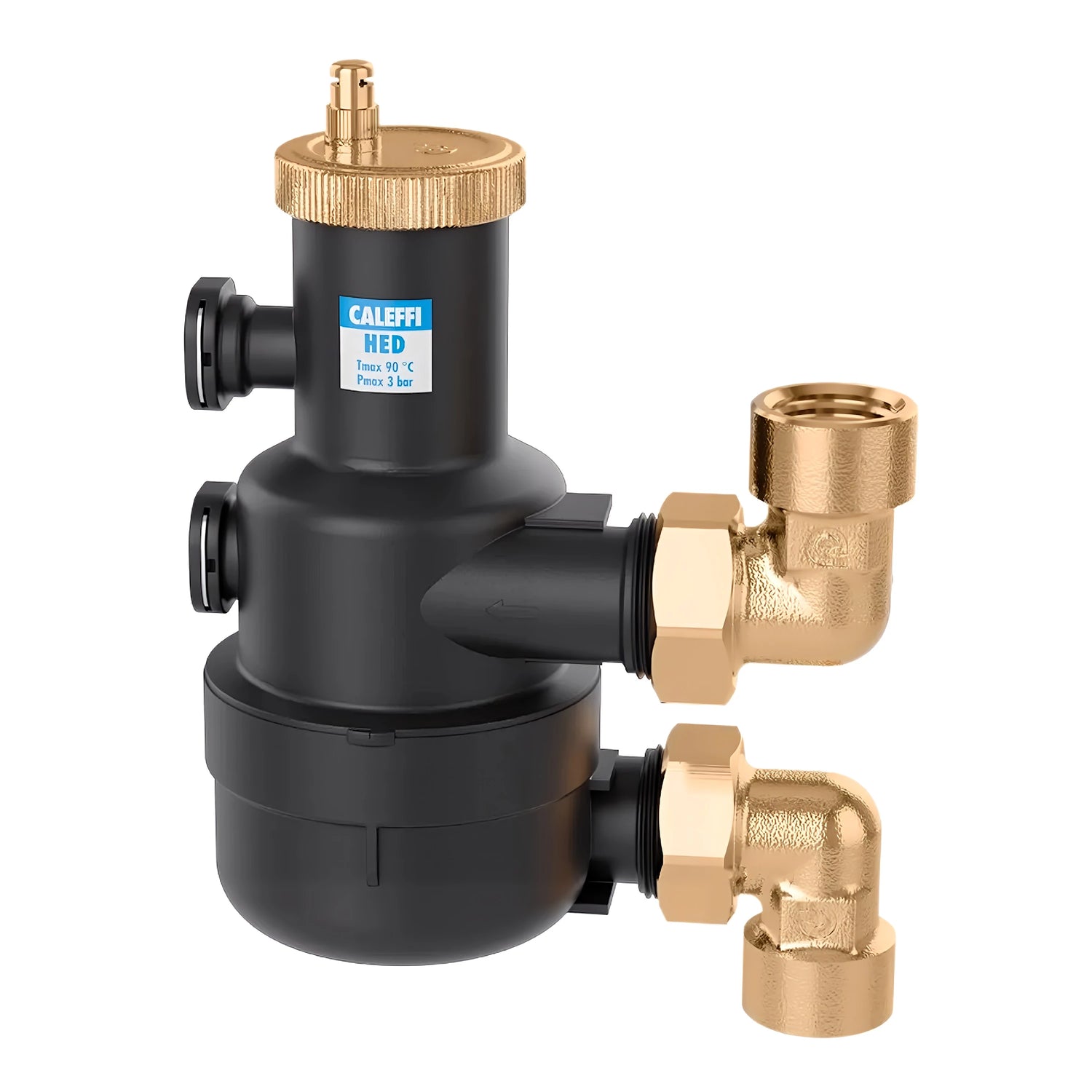

Didelio efektyvumo alsuoklis CALEFFI HED®

Didelio efektyvumo oro išleidimo anga CALEFFI HED®

funkcija

Didelio efektyvumo CALEFFI HED® oro išleidimo anga pirmojo srauto metu pašalina iki 99 % šilumos perdavimo skystyje esančio oro. Tai leidžia sistemoms optimaliomis sąlygomis veikti su praktiškai beoru vandeniu, žymiai sumažinant triukšmą, koroziją ir mechanines problemas.

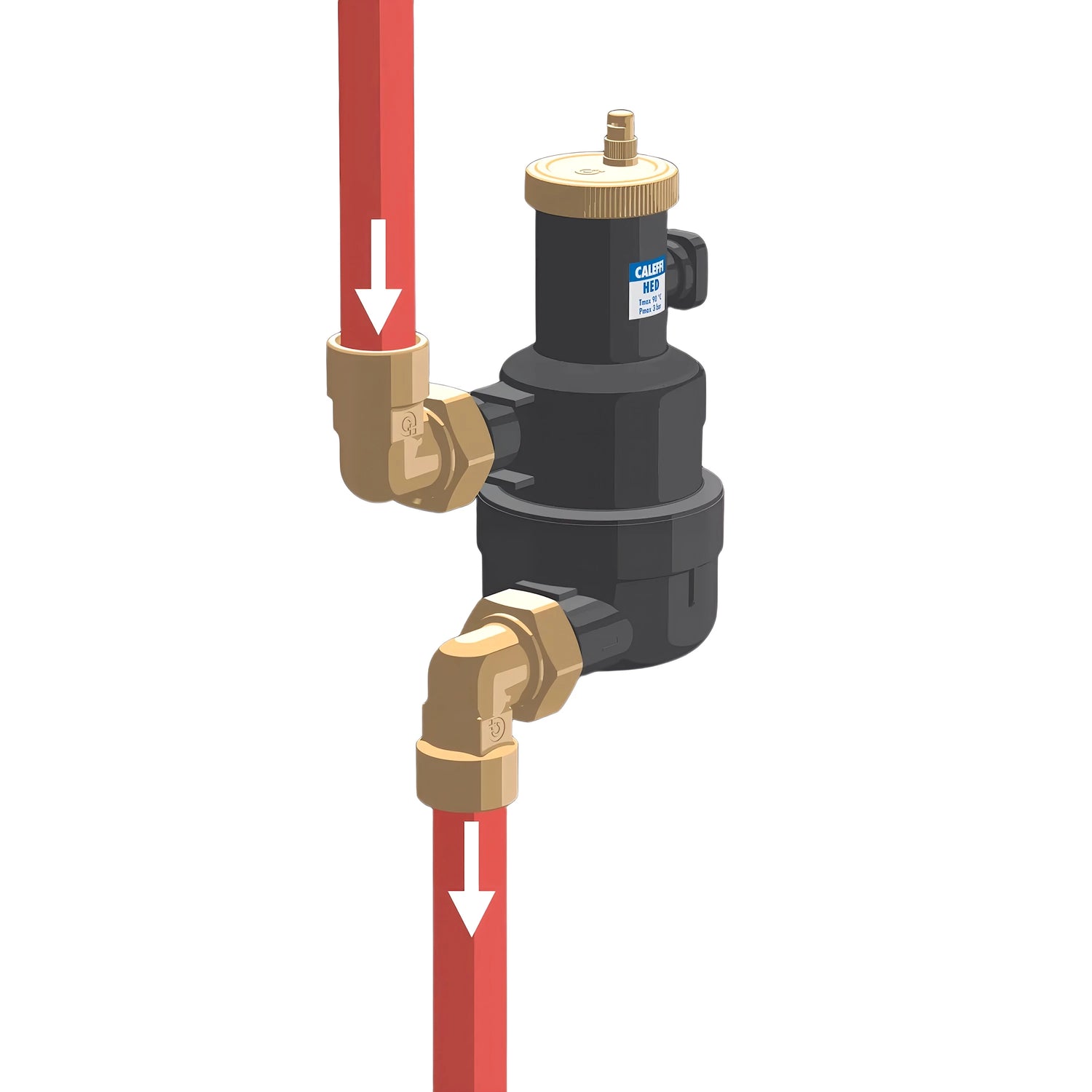

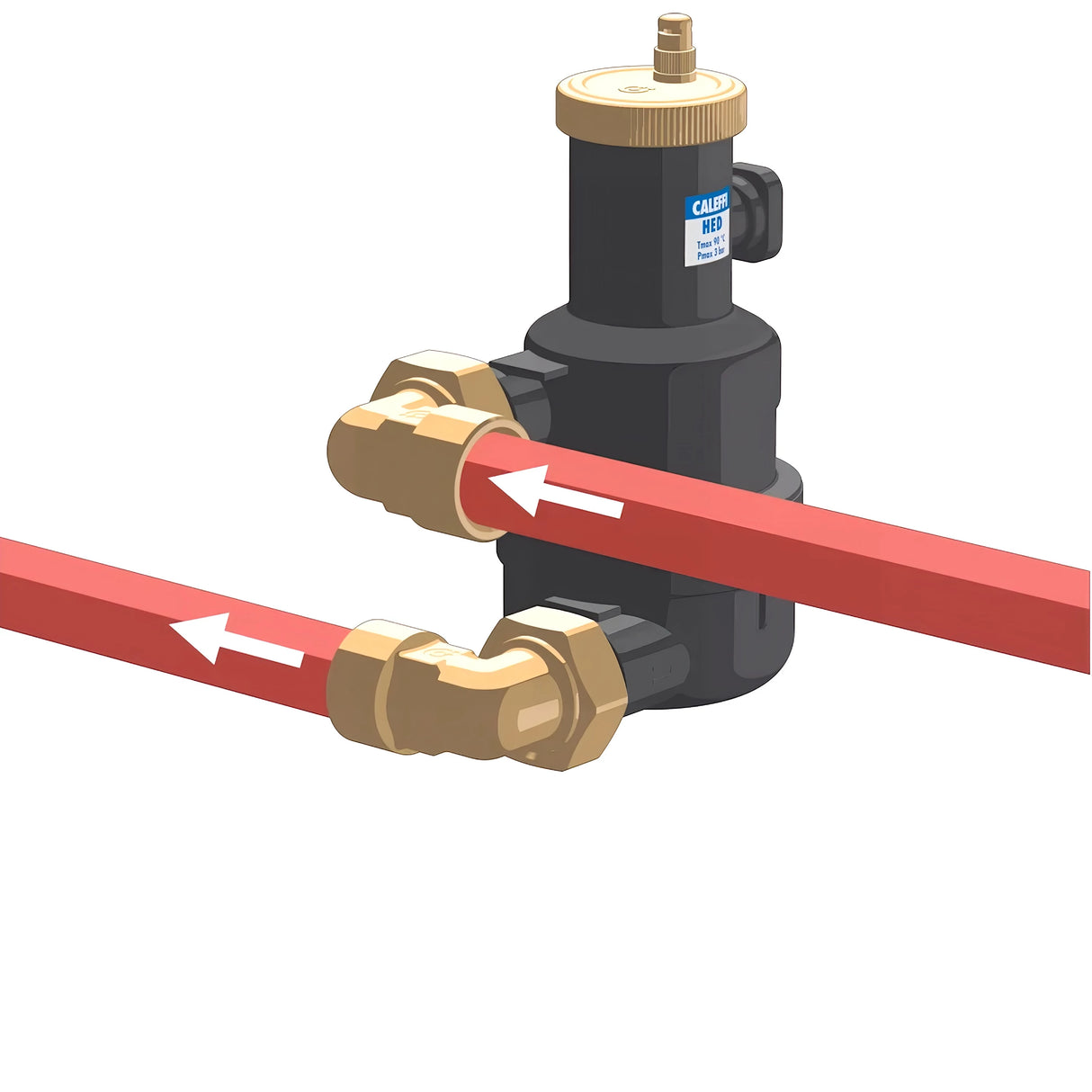

Oro išleidimo anga buvo specialiai sukurta naudoti šilumos siurblių ir šildymo sistemose ir yra patentuojama. Ją galima montuoti horizontaliuose ir vertikaliuose vamzdžiuose, taip pat su ašine kryptimi pasukamomis jungtimis.

medžiagos

CALEFFI HED® korpusas pagamintas iš PA66G30, plūdė – iš PP. Kreipiamasis strypas ir plūdės strypas – iš žalvario (EN 12164 C).W614N) pagaminta, plūdės svirtis ir spyruoklė pagamintos iš nerūdijančio plieno (EN 10270-3/AISI 302). Sandarikliai pagaminti iš EPDM.

Techninės paslaugos

Darbinė terpė yra vanduo; maksimalus darbinis ir maksimalus išleidimo slėgis yra 3 barai. Leistina darbinė temperatūra yra nuo 0 iki 90 °C, todėl oro išleidimo anga tinka įprastoms šildymo ir šilumos siurblių sąlygoms.

Jungtys ir drenažas

Prieinami yra 1" IG (ISO 228-1) ir 1 1/4" IG (ISO 228-1) versijos su O žiedu. Išleidimo latakas turi higroskopinį dangtelį, kuris užtikrina saugų ir mažą kondensato susidarymą išleidžiant vandenį.

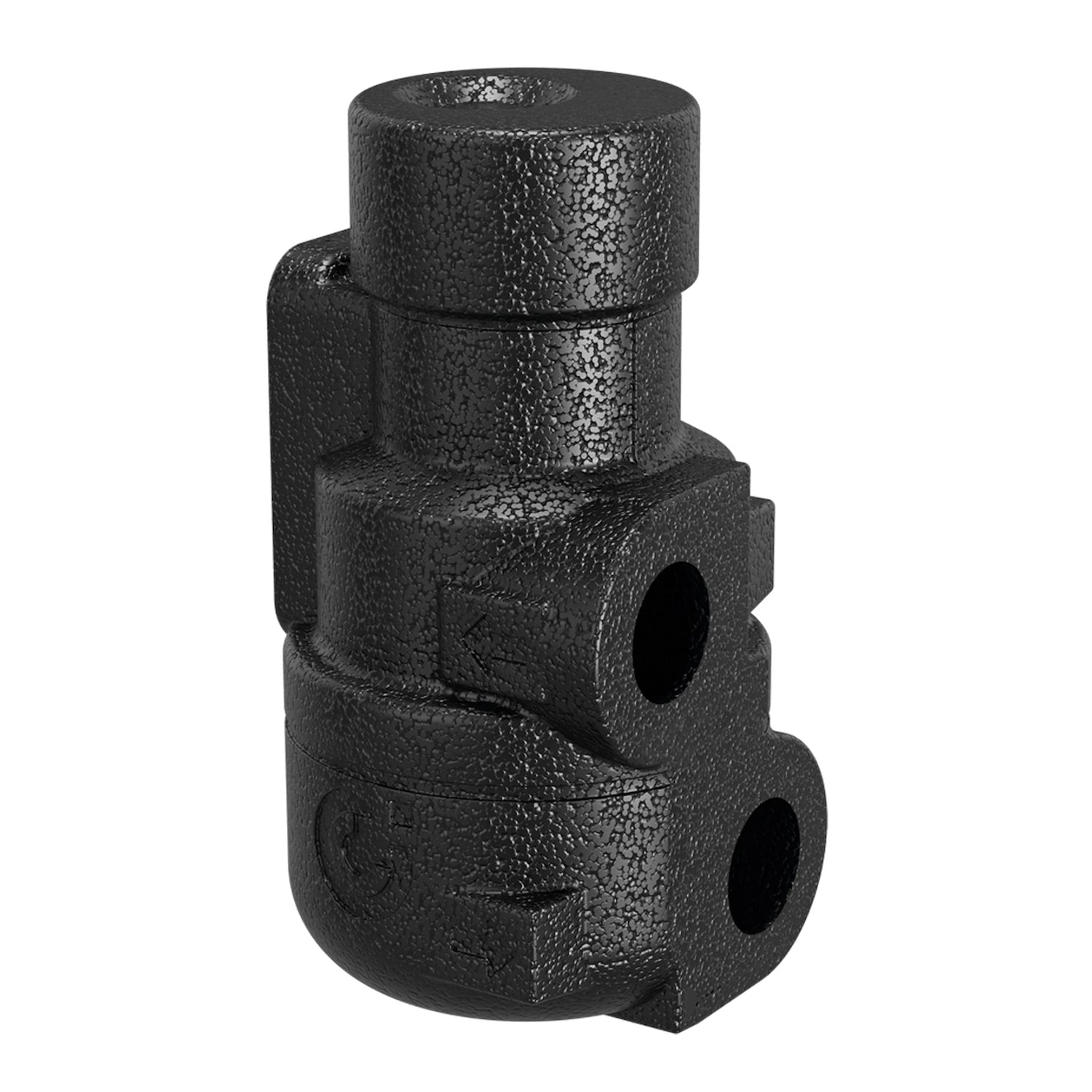

Izoliacijos techninės savybės

Tiekiama izoliacija sudaryta iš AAP, kurios tankis yra 38 g/l. Šilumos laidumas esant 10 °C temperatūrai yra 0,039 W/(m·K), o garų difuzijos varžos koeficientas yra ≥ 39 700, o tai užtikrina aukštą šilumos izoliaciją ir garų barjero savybes.

Kaip tai veikia

Specialus jungčių išdėstymas sukuria šilumos perdavimo terpės sukamąjį judesį žemyn nuo viršutinės iki apatinės jungties. Korpuso centre susidaro ramybės zona, kurioje susikaupia mikroburbuliukai ir yra prispaudžiami prie išorinės sienelės.

Dėl patentuoto vidinio dizaino oras kyla centrinėje srityje ir susirenka plūdės kameroje. Ten jį sugauna plūdės mechanizmas ir kontroliuojamai išleidžia į išorinį orą.

Matmenų nustatymas

Didžiausias srautas, kuriam esant CALEFFI HED® užtikrina didžiausią našumą, yra 3 m³/h. Esant mažesniam srautui, oro išleidimo angą galima pasirinkti pagal vamzdžio skersmenį, kad būtų užtikrintas optimalus oro atskyrimas.

Privalumai

Didelio efektyvumo oro išleidimo angos naudojimas sumažina veikimo triukšmą, korozijos riziką ir apsaugo nuo gedimų. Didelis atskyrimo efektyvumas pagerina bendrą sistemos efektyvumą ir pailgina jos tarnavimo laiką.

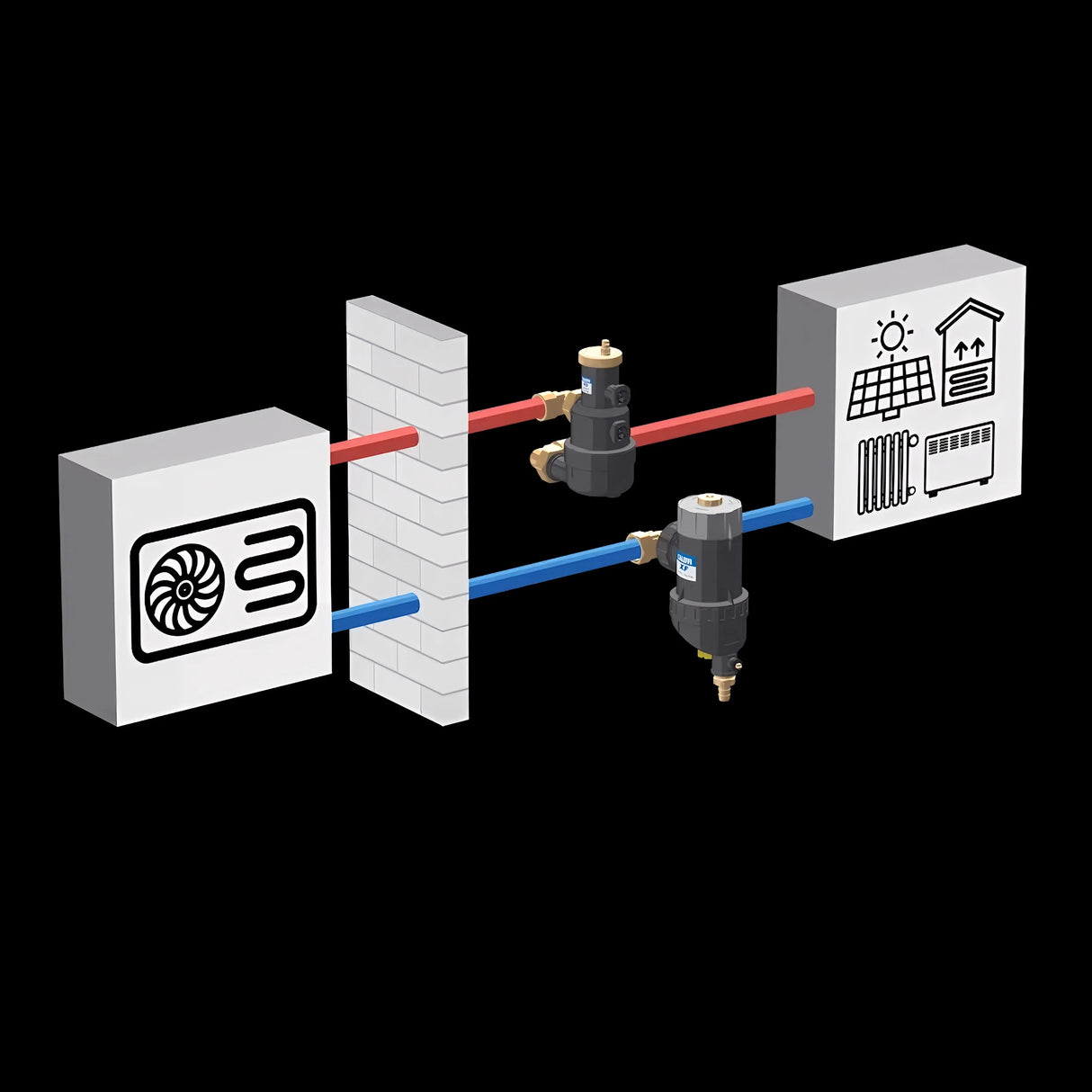

Dėl montavimo lankstumo (horizontalūs, vertikalūs, pasukami jungtys) ir tvirtų medžiagų įrenginys yra patikimas įvairiose šildymo ir šilumos siurblių technologijų srityse.

Surinkimo instrukcijos

Oro išleidimo angą galima montuoti įvairiomis vamzdžių orientacijomis; reikia užtikrinti prieigą prie plūdės kameros ir išleidimo angos, kad būtų galima atlikti techninę priežiūrą ir vizualinį patikrinimą. Laikykitės nurodytų slėgio ir temperatūros ribų.

Produkto variantai

Variniams vamzdžiams skirtos versijos yra su dalių numeriais 551602 ir 551603; plieniniams vamzdžiams skirtos versijos yra su dalių numeriais 551606, 551607 ir 551617. Pasirinkite tinkamą versiją pagal vamzdžio medžiagą ir matmenis.

Trumpa techninių duomenų apžvalga

Darbinė terpė: vanduo; maks. darbinis/pūtimo slėgis: 3 barai; temperatūros diapazonas: 0–90 °C; maks.Maksimalus srautas: 3 m³/h; Jungtys: 1" IG/1 1/4" IG (ISO 228-1) su O žiedu; Izoliacija: AAP, 38 g/l, λ = 0,039 W/(m·K) esant 10 °C temperatūrai, μ ≥ 39 700.

Techniniai duomenys

medžiagos

• Korpusas: PA66G30
• Plaukikai: PP
• Kreipiamoji ir plūdės kotas: žalvaris EN 12164 CW614N
• Plūdės svirtis ir spyruoklė: nerūdijantis plienas EN 10270-3 (AISI 302)
• Sandarikliai: EPDM

Paslaugos

• Darbinė terpė: vanduo
• Maksimalus darbinis slėgis: 3 barai
• Didžiausias išleidimo slėgis: 3 barai
• Darbinės temperatūros diapazonas: 0–90 °C

Ryšiai

• 1" IG (ISO 228-1), 1 1/4" IG (ISO 228-1) su O formos žiedu
• Išleidimo snapelis: su higroskopiniu dangteliu

Izoliacijos techninės savybės

• Medžiaga: AAP
• Tankis: 38 g/l
• Šilumos laidumas (ISO 8301): esant 10 °C temperatūrai: 0,039 W/(m·K)
• Garų difuzijos varžos koeficientas (DIN 52615): ≥ 39 700


Pristatymo apimtis

• Didelio efektyvumo ventiliacijos anga
• Izoliacija (nebūtina)
• Asamblėja & Naudotojo vadovas
