Filtru de renunțare cu un reductor de presiune SYR

Filtru de spălare inversă cu reductor de presiune SYR

Filtru de spălare inversă SYR DN 20

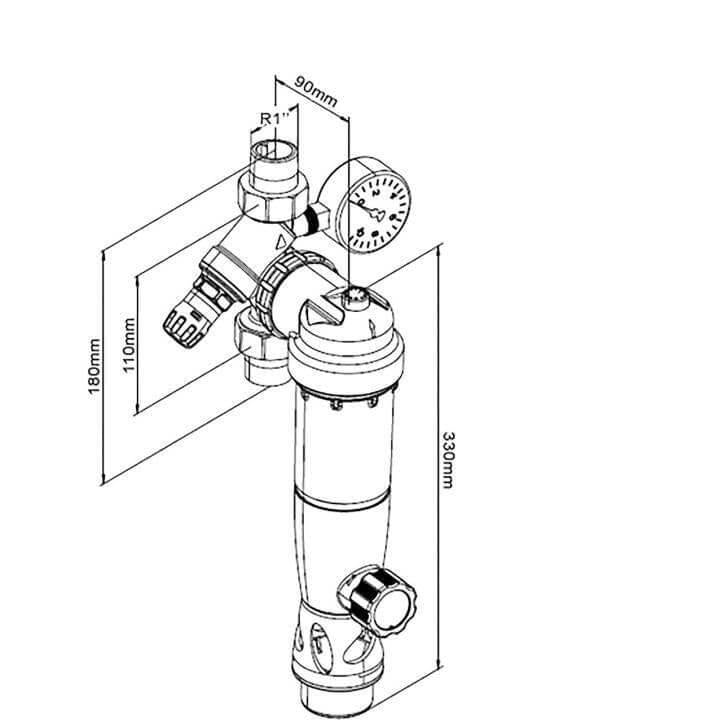

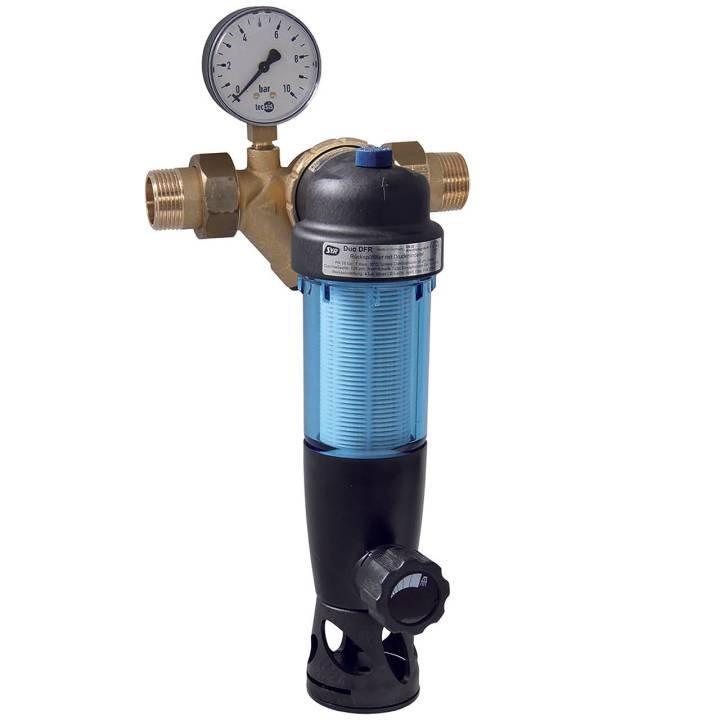

SYR DUO DFR, filtru de spălare inversă cu reductor de presiune și manometru. Presiune de ieșire reglabilă de la 1,5 la 6 bar. Presetare din fabrică la 4 bar.
Filtru de spălare inversă cu flanșă de conectare complet rotativă. Aprobat DIN-DVGW, testat pentru izolație fonică clasa 1.

Duo FR este filtrul de bază din gama de filtre SYR. Este utilizat ca racord de filtrare pentru instalațiile de apă potabilă conform DIN 1988. Instalarea se realizează folosind flanșa de conectare integrată, complet rotativă. Duo FR funcționează în toate pozițiile de instalare. Designul său foarte compact îl face potrivit și pentru protejarea aparatelor individuale (mașini de spălat vase, încălzitoare de apă potabilă etc.).

Duo FR este conceput ca un filtru manual de spălare inversă cu o dimensiune de conectare de DN 20. Inserția filtrantă în formă de cascadă este fabricată din plastic.

Zona de aplicare a filtrului de spălare inversă

Duo DFR este filtrul de bază din gama de filtre SYR. Este utilizat ca racord de filtrare pentru instalațiile de apă potabilă conform DIN 1988. Instalarea se realizează folosind flanșa de conectare integrată, complet rotativă. Duo DFR funcționează în toate pozițiile de instalare. Designul său extrem de compact îl face potrivit și pentru protejarea aparatelor individuale (mașini de spălat vase, încălzitoare de apă potabilă etc.).

Execuţie

Duo DFR este proiectat ca un filtru manual de spălare inversă cu dimensiuni de conectare DN 20 - DN 25. Reductorul de presiune integrat protejează instalația de presiuni excesiv de mari sau de supratensiuni. Insertul filtrant în formă de cascadă este fabricat din plastic.

Materiale

Cupa filtrului este fabricată din plastic rezistent la impact, iar elementul filtrant este fabricat din plastic. Garniturile inelare sunt fabricate din fibră fără azbest. Toate materialele utilizate respectă standardele inginerești recunoscute. Piesele din plastic și elastomerii care intră în contact cu apa respectă recomandările KTW ale Oficiului Federal de Sănătate.

Instalare

DIN 1988 impune, în general, instalarea de filtre în instalațiile de apă potabilă din motive de protecție împotriva coroziunii. Pentru utilizare centralizată ca filtru de apă menajeră, filtrul Duo DFR trebuie instalat într-o locație ușor accesibilă, direct în spatele sistemului de contoare de apă.

Date tehnice:

Presiune de funcționare: min. 2 bar, max. 16 bar

Temperatura de funcționare: maxim 30 °C

Poziția de instalare: orice axă principală a filtrului vertical

Mediu: apă potabilă

Lățimea pasajului: inferior: 90 µm, superior: 125 µm

Debit: DN 20: 2,3 m³/h la 1,1 bar ?p

Nr. ABP: DN 20: P-IX 6738/l

Nr. DVGW: NW-9311BR0129

Asamblare

Înainte de instalare, conducta trebuie clătită temeinic. Prima umplere a sistemului de apă potabilă trebuie făcută cu apă filtrată (DIN 1988, Partea 2). Filtrul trebuie poziționat vertical față de axa sa principală. Filtrul se instalează în conductă fără solicitări, ținând cont de direcția de curgere (săgeata de pe carcasă).

întreţinere

Întreținerea necesară este indicată de un indicator de întreținere în partea superioară a filtrului. Cu toate acestea, DIN 1988 impune spălarea inversă a filtrului cel puțin la fiecare două luni. Nu sunt necesare unelte speciale pentru întreținerea filtrului Duo DFR. Pentru a întreține filtrul, deschideți robinetul cu bilă și rotiți baza filtrului 2-3 ture spre stânga sau spre dreapta. Apoi închideți din nou robinetul cu bilă. Alimentarea cu apă continuă cu apă filtrată chiar și în timpul spălării inverse. Flanșa de conectare complet rotativă.
